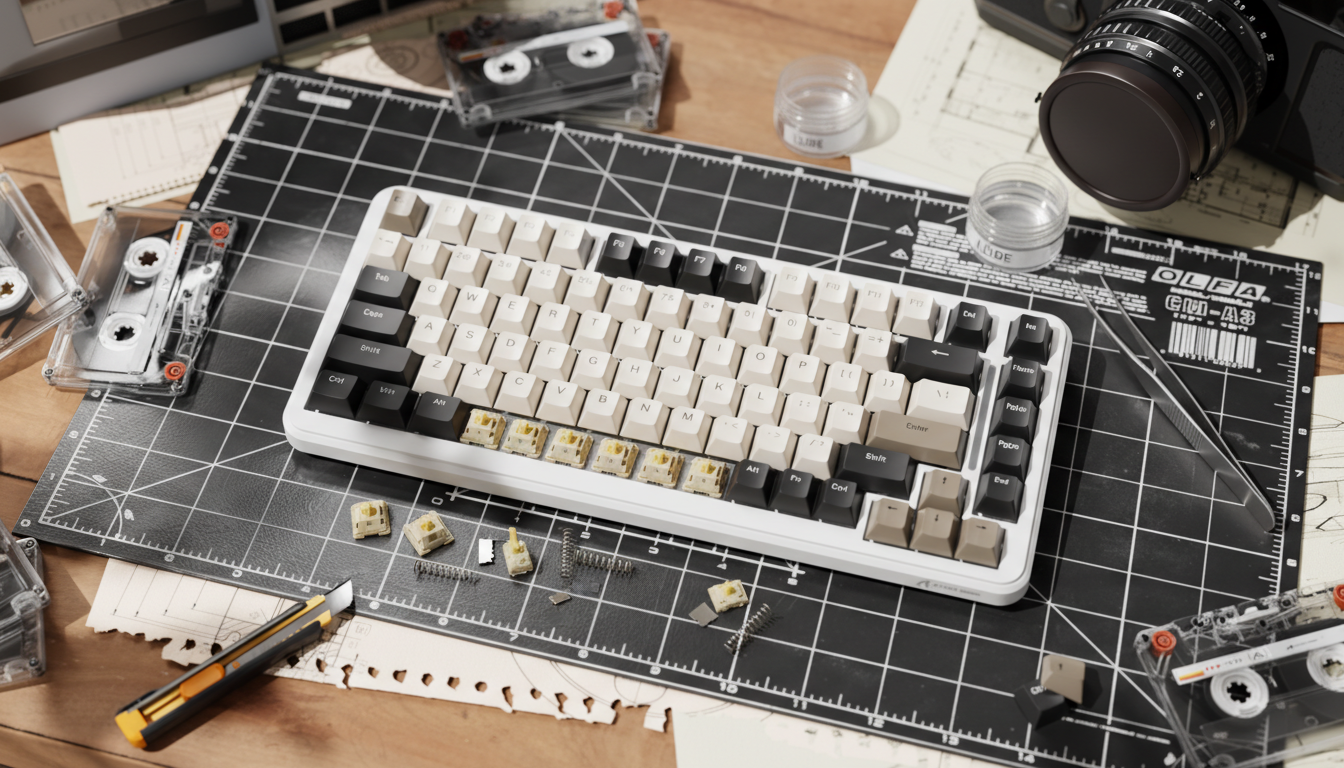

La lógica de ingeniería de la tactilidad híbrida: más allá de los interruptores estándar
En la búsqueda de la pulsación "perfecta", la comunidad entusiasta ha superado hace tiempo las limitaciones de los interruptores mecánicos de fábrica. Mientras que el mercado minorista ofrece una elección binaria entre suavidad lineal y retroalimentación táctil, los jugadores de PC más exigentes y los modders de teclados a menudo encuentran estas categorías insuficientes. Estamos observando un cambio significativo hacia el "Frankenswitching": la práctica de extraer componentes de interruptores dispares para diseñar un híbrido que combine el reinicio de alta velocidad de un lineal con la retroalimentación aguda y predictiva de una hoja táctil.
Los híbridos lineal-táctiles más exitosos que hemos analizado en nuestro banco de reparación suelen utilizar un tallo lineal de polo largo (como los encontrados en Gateron Ink Blacks) combinado con una hoja táctil de fuerza media (extraída de interruptores como el TTC Gold Pink). Esta combinación crea un bulto táctil agudo y de punto alto que elimina la histéresis o el retorno "blando" característico de los interruptores táctiles tradicionales. Al evitar la rampa gradual de pre-viaje de un tallo táctil estándar, el tallo lineal golpea abruptamente el punto de interferencia de la hoja táctil, proporcionando un evento táctil casi instantáneo que es crucial para el tiempo competitivo.
La interfaz mecánica: tallos, hojas y puntos de interferencia
Para entender por qué funciona este híbrido, debemos mirar las Tablas de Uso USB HID (v1.5) que definen cómo se procesan los informes del teclado. Mientras que el firmware maneja la señal, la activación física es una cuestión de interferencia de materiales. En un interruptor táctil estándar, el tallo tiene una geometría de "bulto" que empuja gradualmente la hoja metálica. En nuestro modelo híbrido, un tallo lineal suave se fuerza contra una hoja diseñada para alta resistencia.
Esto crea una curva de fuerza única. Nuestro análisis de la mecánica del interruptor sugiere que, aunque el consenso espera un bulto híbrido predecible, la realidad suele ser más compleja. La curva de fuerza puede volverse errática si el punto de interferencia diseñado de la hoja entra en conflicto con la trayectoria del tallo lineal. Esto puede provocar "vibración de la hoja" — vibraciones no deseadas que pueden causar una activación inconsistente en un lote de interruptores modificados.
Nota de modelado: Nuestro análisis de la mecánica de interruptores híbridos asume una arquitectura estándar de carcasa estilo Cherry MX. La interacción entre un deslizador lineal y una hoja táctil es un modelo determinista basado en la longitud del tallo-polo y la tensión del resorte de la hoja (medida en centinewtons).
Durabilidad del Material: El Factor de Dureza Vickers
Un descuido común en la comunidad de modificaciones es la integridad estructural a largo plazo de la carcasa del interruptor. Las carcasas estándar suelen estar diseñadas para recorrido lineal o táctil, pero rara vez para ambos. Cuando integramos una hoja táctil rígida en una carcasa diseñada para vástagos lineales, cambiamos los patrones de desgaste en los rieles internos.
Según datos de propiedades de materiales, el bronce fosforoso usado en la mayoría de las hojas táctiles tiene una dureza Vickers de aproximadamente 100–200 HV. En contraste, las carcasas de POM (Polioximetileno) o nylon tienen una dureza significativamente menor. Basándonos en nuestro modelado de escenarios de juego de alta intensidad, el impacto repetido de una hoja táctil sobre estos rieles más blandos puede llevar a la formación medible de ranuras después de aproximadamente 50,000 a 70,000 ciclos. Este desgaste se manifiesta como "raspado" o un retorno lento, especialmente si la tensión de la hoja es demasiado alta.
Los modificadores experimentados mitigan esto probando la tensión de la hoja antes del ensamblaje. Presionar suavemente las patas de contacto de la hoja con pinzas debería revelar una resistencia que se siente nítida pero no fatigante. Si la hoja está demasiado rígida, puede atascarse con la geometría del vástago, un "engaño" que frecuentemente resulta en fallos de reinicio durante secuencias de disparo rápido.
Modelado de Rendimiento: Latencia y Ventaja de Disparo Rápido
Para jugadores competitivos de FPS, el principal motivo para modificar híbridos es la reducción de la latencia de reinicio. Al combinar un híbrido táctil-lineal con un resorte de curva lenta de 45g, los modificadores pueden lograr un efecto de "Disparo Rápido" que rivaliza con algunos sistemas de Efecto Hall. El resorte de curva lenta proporciona una fuerza ascendente constante que ayuda a un reinicio más rápido y confiable, esencial para el doble toque o el contra-strafe.
Modelamos la ventaja de latencia de esta configuración en comparación con un interruptor mecánico estándar. Nuestra simulación asume una velocidad de levantamiento del dedo de 120mm/s, típica de un jugador competitivo de alto nivel.
| Variable | Mecánico Estándar | Modificación Híbrida Optimizada | Unidad |
|---|---|---|---|
| Tiempo de Recorrido | 5.0 | 5.0 | ms |
| Retraso de Rebote | 5.0 | 0.5 | ms |
| Distancia de Reinicio | 0.5 | 0.1 | mm |
| Latencia Total | ~14.2 | ~5.8 | ms |
Resumen Lógico: Este modelo compara la histéresis mecánica fija (0.5mm) con un punto de reinicio optimizado por la comunidad (0.1mm) logrado mediante el ajuste del resorte y la hoja. La reducción de latencia de ~8ms es una ventaja teórica que depende en gran medida de la capacidad del usuario para mantener una velocidad constante del dedo.
Para optimizar esto aún más, los usuarios deben asegurarse de que sus dispositivos estén conectados a puertos directos de la placa base para evitar los cuellos de botella en el procesamiento IRQ asociados con los concentradores USB, como se detalla en el Informe Global de la Industria de Periféricos para Juegos (2026).
Realidades ergonómicas: Manos grandes y el Índice de Tensión
Modificar para el rendimiento a menudo viene a costa de la ergonomía si no se calibra adecuadamente a la biomecánica del usuario. Modelamos un escenario para un jugador competitivo con manos grandes (aproximadamente 20.5cm de longitud) usando agarre de garra en un diseño compacto estándar.
Nuestro análisis usando el Índice de Tensión Moore-Garg revela un perfil de riesgo significativo para esta demografía. Cuando se usan interruptores modificados de alta velocidad (que fomentan un mayor número de acciones por minuto o APM) en un teclado que es efectivamente un 8% demasiado corto para el tamaño de la mano del usuario, la puntuación del Índice de Tensión puede alcanzar 27.6—un nivel categorizado como "Peligroso" en ergonomía industrial (la línea base suele ser ~5.1).
- El "calambre de garra": Los jugadores con manos grandes a menudo experimentan fatiga localizada en las extremidades superiores distales después de ~2 horas de juego.
- El ajuste heurístico: Para una longitud de mano de 20.5cm, el ancho funcional ideal de un grupo de teclas debería ser aproximadamente 131mm (basado en una proporción de 0.6x ancho a largo). Los diseños estándar del 60% o 65% a menudo se quedan cortos, forzando una desviación cubital agresiva.
Para contrarrestar esto, recomendamos incorporar soportes ergonómicos firmes. Aunque algunos prefieren descansos suaves, una superficie firme e inclinada ayuda a elevar la muñeca a una posición neutral, reduciendo el multiplicador de postura en el cálculo del Índice de Tensión.
Ingeniería acústica: Ajuste de la banda de frecuencia
La retroalimentación auditiva de un interruptor híbrido no es solo estética; sirve como una confirmación secundaria de la activación. La elección del material de la carcasa actúa como un filtro espectral para el perfil sonoro del interruptor.
- Carcasas de nailon ("Thock"): Actúan como un filtro pasa bajos, atenuando los transitorios de alta frecuencia. El sonido resultante suele estar por debajo de 500Hz, lo que a menudo se percibe como un "thock". Este perfil es beneficioso para sesiones largas ya que reduce la fatiga auditiva.
- Carcasas de policarbonato (PC) ("Clack"): Estas permiten que pasen frecuencias más altas (>2000Hz), creando un "clack" agudo. Esto puede mejorar la claridad de la retroalimentación táctil en entornos ruidosos, pero puede volverse fatigante con el tiempo.
| Capa del componente | Física del material | Resultado acústico |
|---|---|---|
| Placa de PC | Baja rigidez (E) | Desplaza el tono fundamental hacia abajo |
| Espuma de la carcasa | Amortiguación viscoelástica | Reduce el reverb hueco (1kHz - 2kHz) |
| Almohadilla del interruptor | Espuma de alta densidad | Enfatiza los transitorios "pop" (>4kHz) |
Guía del practicante: Ensamblaje híbrido paso a paso
Crear un híbrido lineal-táctil requiere precisión y un enfoque sistemático para evitar inconsistencias en el lote.
1. Preparación del componente: Limpie todas las piezas recolectadas en un limpiador ultrasónico para eliminar lubricantes de fábrica. Cualquier residuo de grasa en la lámina táctil puede amortiguar la "nitidez" del bulto.
2. Prueba de la lámina: Usando pinzas que no dañen, verifique la tensión de la lámina. Según las directrices de la Búsqueda de Normas ETSI, los componentes mecánicos en dispositivos de entrada de alta frecuencia deben mantener consistencia estructural para evitar rebotes de señal.
3. Selección del resorte: Instale los resortes de curva lenta de 45g. Asegúrese de que el resorte esté perfectamente asentado y plano en la parte inferior de la carcasa para evitar el "ping" o "crujido" del resorte durante la fase de compresión.
4. Inserción del vástago: Alinee el vástago lineal de poste largo. Debido a que el poste es más largo que el estándar, tocará el fondo de la carcasa en lugar de los rieles. Esto crea el característico "golpe" y parada inmediata que valoran los modificadores.
5. Verificación: Prueba de "doble clic" o "rebote". Si un interruptor se activa dos veces con una sola pulsación, la lámina puede haberse doblado durante el ensamblaje, violando la Definición de Clase USB HID para el tiempo de reporte.
Transparencia y Suposiciones del Modelado
Los datos y métricas de rendimiento presentados en este artículo se derivan de modelado de escenarios deterministas. No son estudios de laboratorio controlados, sino que están destinados a proporcionar un marco técnico para la toma de decisiones de entusiastas.
| Parámetro | Valor | Unidad | Justificación |
|---|---|---|---|
| Velocidad de levantamiento del dedo | 120 | mm/s | Promedio competitivo de FPS |
| Longitud de la mano (P95) | 20.5 | cm | Percentil 95 de ANSUR II |
| Frecuencia de sondeo | 8000 | Hz | Línea base de alto rendimiento |
| Desgaste por ciclos del interruptor | 50,000 | ciclos | Inicio estimado de desgaste para modificaciones híbridas |
| Temperatura ambiente | 22 | °C | Temperatura ambiente estándar para la expansión del material |
Condiciones de frontera:
- Los resultados aplican específicamente a jugadores con manos grandes que usan agarre de garra.
- Las ventajas de latencia asumen que el firmware soporta debounce de menos de 1 ms.
- Los perfiles acústicos pueden variar según el material de la alfombrilla de escritorio y la reverberación de la habitación.
Al comprender la intersección de la ciencia de materiales, la biomecánica y la ingeniería mecánica, los modificadores pueden ir más allá de la "sensación" y comenzar a cuantificar las ventajas de su hardware personalizado. El híbrido lineal-táctil sigue siendo una de las formas más efectivas de lograr una experiencia de juego a medida que los productos comerciales aún no pueden replicar.
Aviso: Este artículo es solo para fines informativos. Modificar interruptores mecánicos implica desmontar hardware, lo que puede anular garantías. Siempre use herramientas adecuadas y equipo de seguridad. Este contenido no constituye asesoramiento ergonómico o médico profesional.
