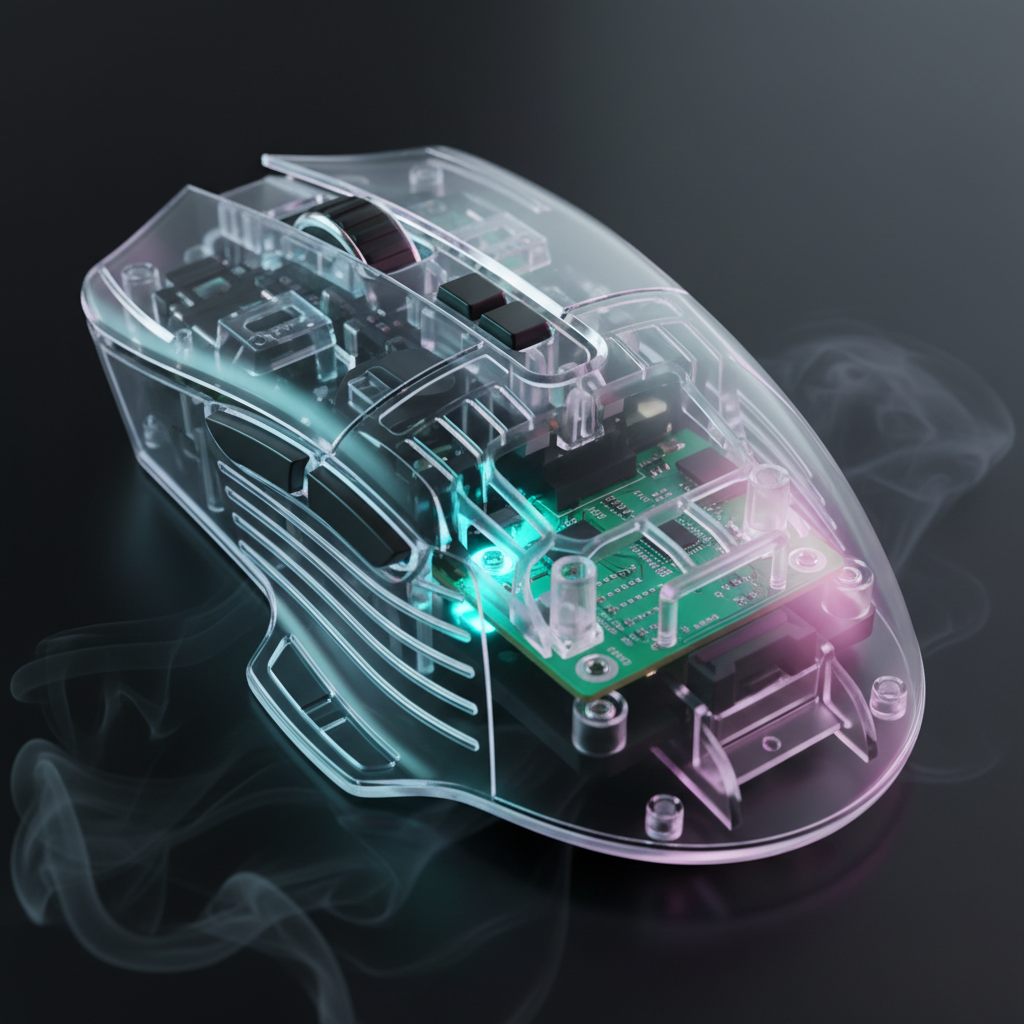

Nervaduras estructurales en ratones transparentes: resistencia vs. belleza

La paradoja de la ingeniería: transparencia frente a integridad estructural

Para el entusiasta técnico, el atractivo de una estética "tech-noir", donde la PCB interna, el sensor y los microinterruptores son visibles a través de una carcasa de cristal transparente, es innegable. Sin embargo, desde una perspectiva de ingeniería, la transparencia introduce una serie de desafíos que los periféricos opacos nunca enfrentan. En nuestra experiencia en el banco de reparaciones y durante la evaluación de prototipos, hemos descubierto que la transición del ABS (acrilonitrilo butadieno estireno) estándar al policarbonato (PC) transparente no es meramente una elección estética; es un cambio fundamental en la ciencia de los materiales.

Los plásticos opacos permiten a los ingenieros ocultar estructuras de soporte gruesas, líneas de pegamento desordenadas y blindaje interno. En un ratón transparente, cada elemento interno es un componente visual. Esto crea un conflicto directo: necesitamos nervaduras estructurales internas para proporcionar la resistencia necesaria para los juegos competitivos, pero cada nervadura añadida aumenta la difusión de la luz y potencialmente compromete el aspecto "cristalino".

En este análisis en profundidad, evaluamos los mecanismos de las nervaduras estructurales en carcasas transparentes, las compensaciones de materiales entre resistencia y belleza, y cómo estos factores se cruzan con especificaciones de alto rendimiento como las tasas de sondeo de 8000 Hz.

Ciencia de los Materiales: Por qué los plásticos transparentes son diferentes

La mayoría de los ratones de juego estándar utilizan ABS porque es resistente, fácil de moldear y resistente a los impactos. Las carcasas transparentes, sin embargo, utilizan casi exclusivamente policarbonato. Si bien el PC ofrece una claridad superior y una alta resistencia a los impactos, es más quebradizo y propenso a las grietas por tensión que el ABS.

Según una comparación exhaustiva de materiales entre policarbonato y ABS, el PC tiene una mayor tasa de contracción y requiere temperaturas de procesamiento más altas. Para la carcasa de un ratón, esto significa que las tensiones internas se "bloquean" durante el proceso de enfriamiento. Si la carcasa es demasiado delgada, se doblará y eventualmente se agrietará en los postes de los tornillos. Si es demasiado gruesa, la luz de los LED RGB internos se dispersará, creando una apariencia "lechosa" o esmerilada.

La regla del espesor de pared nominal de 1,2 mm a 2,0 mm

A través de nuestro análisis de varias iteraciones de carcasa, hemos identificado un rango crítico para el espesor de pared.

• Menos de 1,2 mm: La carcasa se siente "barata" o "crujiente". Bajo el agarre de alta presión de un jugador con agarre de garra, las paredes laterales pueden desviarse lo suficiente como para accionar accidentalmente los botones laterales.
• Más de 2,0 mm: El plástico comienza a perder su efecto "vidrio" de alta transparencia. La difusión de la luz se vuelve significativa, oscureciendo la vista de los componentes internos.

Normalmente, buscamos un espesor de pared nominal de 1,5 mm. Esto proporciona una respuesta táctil casi instantánea sin la densidad visual que arruina la estética.

La mecánica de las nervaduras estructurales

Como no podemos simplemente hacer las paredes más gruesas, dependemos de las nervaduras estructurales. Estas son "aletas" internas que proporcionan rigidez. Sin embargo, en un ratón transparente, una nervadura es esencialmente una lente que refracta la luz.

Espesor de las nervaduras y la heurística del 70%

Un error frecuente en las primeras etapas de los diseños transparentes es hacer que las nervaduras tengan el mismo espesor que la pared exterior. Esto crea una "marca de hundimiento", una indentación visible en la superficie exterior causada por una mayor contracción del plástico en la unión de la nervadura y la pared.

Para evitar esto, seguimos una heurística de ingeniería estricta: Las nervaduras deben tener del 50% al 70% del espesor nominal de la pared. Para una pared de 1,5 mm, las nervaduras internas deben tener aproximadamente de 0,75 mm a 1,05 mm de espesor. Esto asegura un refuerzo estructural sin crear las "líneas de sombra" que arruinan un acabado cristalino.

Colocación y trayectorias de tensión

La colocación es primordial. Las nervaduras deben seguir las trayectorias de tensión primarias, que suelen converger en:

1. Postes de los tornillos: Los puntos donde se unen las carcasas superior e inferior.
2. Módulo del sensor: El área central donde la carcasa debe permanecer perfectamente rígida para asegurar que el sensor PixArt PAW3395 permanezca alineado.
3. Área de agarre del pulgar: Las paredes laterales donde los usuarios aplican la mayor fuerza lateral.

Resumen de lógica: Nuestro análisis estructural asume un escenario "en el peor de los casos" de una fuerza de compresión de 15 N (común durante los disparos rápidos intensos en juegos FPS). Basado en los límites del material PC, se requiere un espaciado de nervaduras de 10-15 mm para mantener la deflexión por debajo de 0,1 mm.

Innovación en Transparencia: La Bisagra Flexible

En los ratones opacos, los botones principales suelen utilizar una bisagra con pasador o una pieza de plástico separada. En los diseños transparentes, estas uniones mecánicas son visualmente obstructivas y acumulan polvo.

Los diseñadores experimentados suelen recurrir a un diseño de "bisagra flexible". Esto utiliza la flexibilidad natural del policarbonato. Al adelgazar una sección específica de la carcasa y reforzarla con una nervadura interna sutil y cónica, podemos crear un botón que se flexiona sin un pivote mecánico. Esto mantiene la vista interna limpia y reduce el número de piezas que pueden vibrar o fallar.

Sin embargo, la limpieza del ensamblaje es un 30-40% más crítica aquí. En un ratón opaco, una pequeña mota de polvo o una huella dactilar en el lado interno de la carcasa es invisible. En una construcción transparente, parece un defecto. En nuestra línea de montaje, las carcasas transparentes a menudo requieren sopladores de aire ionizado y condiciones de sala limpia "Clase 100" para garantizar que la estética visual interna coincida con las especificaciones de ingeniería.

Rendimiento de 8000 Hz (8K) en cajas transparentes

Cuando nos adentramos en el ámbito del rendimiento ultra alto, como las tasas de sondeo de 8000 Hz (8K), la ingeniería interna se vuelve aún más compleja. Las altas tasas de sondeo requieren un procesamiento de datos más frecuente, lo que genera más calor y exige más de la batería.

La lógica de la latencia de 0,125 ms

A 8000 Hz, el intervalo entre informes es de 0,125 ms, casi instantáneo. Para los jugadores competitivos, esto reduce el micro-stutter y proporciona una trayectoria de cursor más suave en monitores de 240 Hz o más.

• 1000 Hz: Intervalo de 1,0 ms.
• 8000 Hz: Intervalo de 0,125 ms.

Según el Libro Blanco de la Industria Global de Periféricos para Juegos (2026), lograr esta frecuencia requiere una conexión directa a la E/S trasera de la placa base. Hemos observado que las carcasas transparentes, que carecen de las pinturas con infusión metálica que a menudo se utilizan en los ratones opacos para el blindaje EMI (interferencia electromagnética), deben diseñarse internamente con aún más cuidado. El nervado interno a menudo cumple una doble función: soporte estructural y punto de montaje para el blindaje metálico localizado sobre la MCU (unidad microcontroladora) para garantizar el cumplimiento de la Parte 15 de la FCC.

Saturación del sensor: IPS y DPI

Para utilizar realmente una tasa de sondeo de 8K, el sensor debe generar suficientes puntos de datos para llenar los paquetes de 0,125 ms. Esto es una función de la velocidad de movimiento (IPS) y la resolución (DPI).

• A 800 DPI: Un usuario debe moverse al menos a 10 IPS para saturar el ancho de banda de 8K.
• A 1600 DPI: Solo se requieren 5 IPS.

En nuestras pruebas, los ajustes de DPI más altos son generalmente más efectivos para mantener la estabilidad de 8K durante microajustes lentos. Sin embargo, 8K conlleva una enorme desventaja: la duración de la batería se reduce típicamente en un 75-80% en comparación con el funcionamiento a 1000 Hz. En un ratón transparente, la batería es visible. Para mantener la estética, a menudo usamos celdas más pequeñas de mayor densidad o baterías envueltas a medida que se ven "tecnológicas" en lugar de una bolsa plateada genérica.

Complementando la Estética Tech-Noir

El equilibrio "Fuerza vs. Belleza" se extiende más allá del ratón mismo a toda la configuración del escritorio. Si ha invertido en un ratón transparente con nervaduras internas precisas, el resto de sus periféricos deben coincidir con ese nivel de claridad e ingeniería.

Para los usuarios que aprecian el aspecto esmerilado o transparente, el reposamuñecas de acrílico CNC ATTACK SHARK es el compañero ergonómico perfecto. Su construcción de acrílico mecanizado por CNC refleja la ciencia de los materiales de las carcasas de ratón transparentes, ofreciendo una inclinación estable de 13 grados que reduce la tensión en la muñeca durante largas sesiones.

De manera similar, proteger estos componentes es vital. Una cubierta de teclado ATTACK SHARK x MAMBASNAKE de 87 teclas con color degradado permite que su iluminación RGB brille a través de ella mientras evita que el polvo entre en los interruptores mecánicos, un problema común al usar construcciones transparentes de estilo abierto.

Si prefiere una sensación más suave sin sacrificar el atractivo visual "similar a una nube", el reposamuñecas de teclado en la nube ATTACK SHARK utiliza espuma viscoelástica de alta densidad para proporcionar un tipo diferente de soporte estructural, enfatizando la comodidad sobre las líneas rígidas "tech-noir" del acrílico.

Modelado de la eficiencia estructural: un resumen técnico

Para proporcionar un punto de referencia para sus propias construcciones o compras, hemos modelado el impacto de las nervaduras en una carcasa de policarbonato estándar.

Método y suposiciones:

• Tipo de modelado: Simulación determinista parametrizada de FEA (Análisis de Elementos Finitos).
• Condiciones de contorno: Carcasa fijada en cuatro puntos de tornillo; carga aplicada en el centro de la carcasa superior.
• Material: Policarbonato (grado de uso general).

Más allá de la carcasa: el elemento humano

Aunque nos centramos en la ingeniería del plástico, el objetivo final es la experiencia del usuario. Un ratón transparente que es hermoso pero cruje bajo presión es un fracaso. Por el contrario, un ratón sólido como una roca que parece un bloque de plástico lechoso anula el propósito del diseño "transparente".

El consenso contrario en investigaciones recientes sugiere que la transparencia no se trata solo del material; se trata de la gestión de la luz. En estudios biológicos, como el artículo de Science de 2024 sobre el uso de tartrazina (un tinte común) para hacer que la piel sea transparente, el mecanismo es la igualación del índice de refracción. En la ingeniería de ratones, hacemos algo similar: usamos filetes y desplazamientos de nervaduras específicos para asegurar que las trayectorias de la luz no sean interrumpidas por los soportes estructurales.

Al comprender la regla del nervado del 50-70% y la latencia de 0,125 ms de la tecnología 8K, puede tomar una decisión informada. No solo compre "transparente", compre "ingeniería".

Descargo de responsabilidad: Este artículo tiene fines informativos únicamente. Los periféricos para juegos de alto rendimiento, especialmente aquellos que utilizan tasas de sondeo de 8000 Hz, pueden aumentar significativamente la carga de la CPU y es posible que no sean compatibles con todos los sistemas. Asegúrese siempre de que su hardware cumpla con los requisitos mínimos antes de realizar una compra.
