La ventaja mecánica de la posición del pivote
La arquitectura interna de un ratón para juegos es un estudio de la mecánica de palancas. La ubicación del punto de pivote del botón dicta el arco de movimiento, la fuerza de activación requerida y la consistencia táctil del clic. En la ingeniería de ratones de alto rendimiento, dominan dos arquitecturas principales: diseños con pivote frontal y con pivote central. Cada configuración altera la ventaja mecánica—la relación entre la fuerza de salida y la fuerza de entrada—que se ofrece al dedo del usuario.
Los diseños con pivote frontal, donde la bisagra está ubicada cerca del borde frontal de la carcasa del ratón, convierten efectivamente el botón del ratón en una palanca de clase 2. En esta configuración, la carga (el émbolo del interruptor) está situada entre el pivote y el esfuerzo (el dedo del usuario). Los modelos de ingeniería y las observaciones de jugadores profesionales de esports indican que los diseños con pivote frontal suelen reducir la fuerza de activación requerida en la parte trasera del botón en un 15-20% en comparación con los pivotes centrales. Esta reducción ocurre porque el brazo de palanca más largo en la parte trasera aumenta la ventaja mecánica, permitiendo secuencias de doble clic más rápidas en escenarios de FPS de alta acción.
Sin embargo, esta ganancia mecánica introduce una compensación significativa: la no uniformidad. Debido a que la longitud del brazo de palanca cambia drásticamente a lo largo de la superficie del botón, un diseño con pivote frontal a menudo crea una sensación de clic desigual. El análisis sugiere que el borde frontal de un botón con pivote frontal puede requerir un 30-40% más de fuerza que la parte trasera. Esta disparidad puede interrumpir la memoria muscular de los jugadores que cambian su agarre durante partidas intensas.
Los diseños con pivote central, por el contrario, ofrecen un perfil de activación más consistente. Al colocar el pivote más cerca del centro del conjunto del botón, se minimiza la variación en la longitud del brazo de palanca. Para los usuarios con agarre de garra, que a menudo hacen clic con las articulaciones de los dedos más atrás en la carcasa, los pivotes centrales ofrecen una respuesta predecible sin importar el punto exacto de contacto.
Sinergia del estilo de agarre y dinámica de clic
La efectividad de un diseño de pivote está intrínsecamente ligada al estilo de agarre del usuario y a la antropometría de la mano. Un enfoque de "talla única" en la ingeniería de ratones no considera las diversas formas en que los jugadores interactúan con los disparadores principales.
La sujeción de garra y la alineación del pivote central
Los usuarios con agarre de garra suelen mantener contacto con el ratón usando solo las puntas de los dedos y la base de la palma, con los dedos arqueados. Esta postura coloca la fuerza principal del clic cerca del medio o trasero-medio del botón. En nuestro modelo para una persona con "Mano Grande" (longitud de mano de 20.5cm), un ratón estándar de 120mm resulta en una proporción de ajuste de agarre de aproximadamente 0.91 (calculado como la longitud actual dividida por la longitud ideal de 131.2mm para ese tamaño de mano).
Para estos usuarios, la arquitectura de pivote central es muy efectiva. Debido a que el dedo está arqueado, el punto de impacto suele ser consistente. Un pivote central asegura que la fuerza requerida para presionar el interruptor se mantenga uniforme dentro de una tolerancia de recorrido ajustada de 0.2mm. Sin esta consistencia, el usuario puede experimentar "desplazamiento del clic", donde la retroalimentación táctil cambia según pequeños ajustes en el agarre durante un movimiento rápido.
Eficiencia del Agarre de Palma y Pivote Frontal
Los usuarios con agarre de palma, que apoyan toda la longitud de sus dedos sobre los botones, se benefician de la ventaja de carga trasera del pivote frontal. Dado que el esfuerzo se aplica en una superficie mayor, la reducción del 15-20% en la fuerza en la parte trasera del botón ayuda a mitigar la Fatiga del Dedo Índice durante sesiones maratónicas. Sin embargo, el desafío de ingeniería sigue siendo: asegurar que el émbolo permanezca alineado incluso cuando se aplica fuerza en el extremo trasero de la palanca.
Precisión en Ingeniería: Alineación del Émbolo y Calzas
En ratones ultraligeros (normalmente por debajo de 60g), el margen de error mecánico es casi inexistente. Para lograr una sensación de clic "referente", los fabricantes deben abordar la interacción entre la carcasa del botón y el émbolo físico del interruptor.
Modificadores de ratones experimentados e ingenieros usan pesos calibrados en incrementos de 5-10g para medir la consistencia del recorrido en toda la superficie del botón. Variaciones mayores a 0.2mm en la distancia de recorrido suelen indicar una mala alineación del émbolo o deformación de la carcasa. Para combatir esto, se emplean sistemas de tensión de ingeniería de precisión.

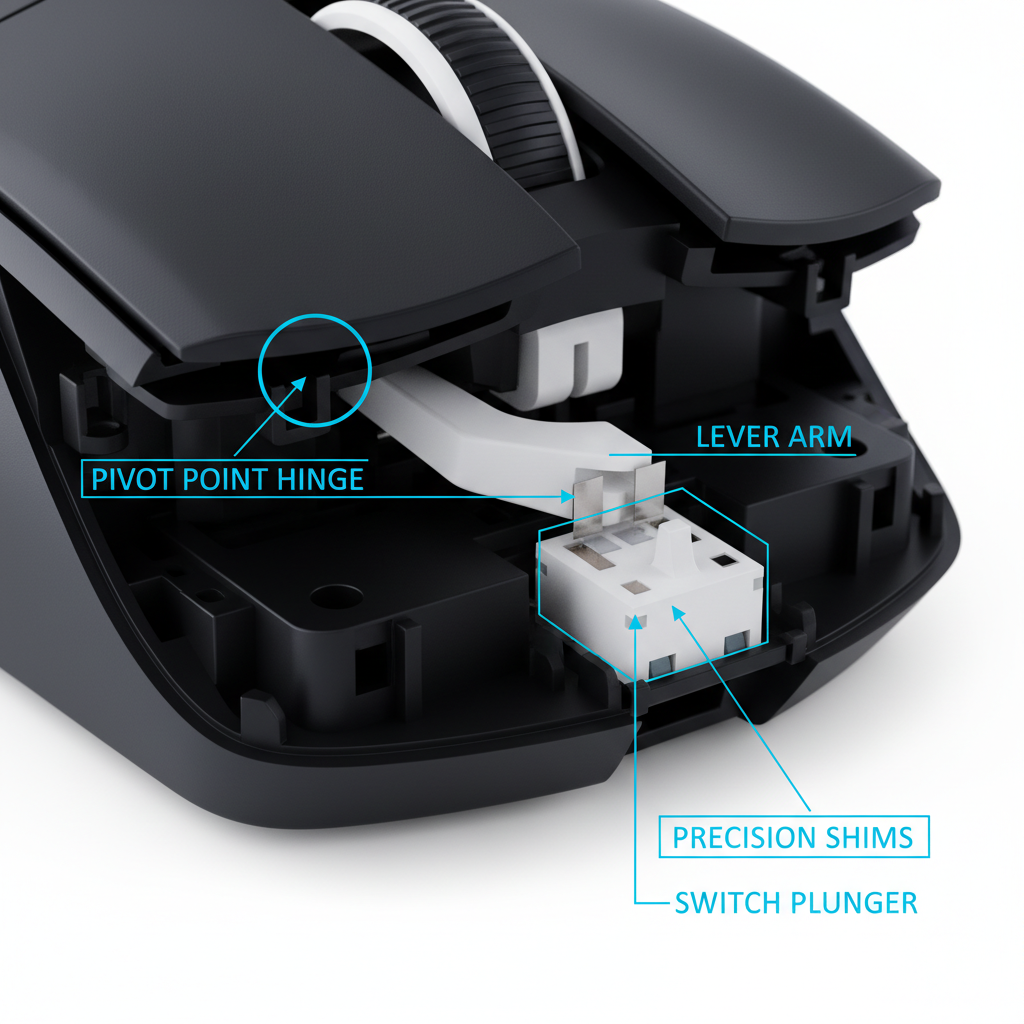

Estos sistemas suelen utilizar calzas de precisión de 0.05-0.1mm colocadas entre el interruptor y el émbolo. Estas calzas cumplen dos propósitos:
- Eliminación de Zonas Muertas: Aseguran que no haya "pre-viaje" ni espacio entre el botón y el interruptor, lo que resulta en una activación casi instantánea.
- Distribución Uniforme de Fuerza: Compensan la flexión inherente en carcasas de plástico liviano, asegurando que la fuerza aplicada a la palanca se transmita verticalmente al interruptor.
Según la Metodología de Latencia de Clic de Ratón de RTINGS, las pruebas estandarizadas usando cámaras de alta velocidad y analizadores de señales son esenciales para verificar que estas optimizaciones mecánicas se traduzcan en mejoras de rendimiento en el mundo real.
El Cuello de Botella del Sondeo 8K: Velocidad Eléctrica vs. Mecánica
Mientras que la física del pivote optimiza la velocidad mecánica de un clic, el procesamiento de señales eléctricas sigue siendo el cuello de botella definitivo en el juego competitivo. La industria está actualmente en transición hacia tasas de sondeo de 8000Hz (8K), que cambian fundamentalmente cómo se transmiten los datos de clic al PC.
La Realidad de 0.125ms
A una tasa de sondeo estándar de 1000Hz, la computadora verifica la entrada del ratón cada 1.0ms. A 8000Hz, este intervalo baja a casi instantáneo 0.125ms. Este aumento de frecuencia de 8x reduce el retraso entre la activación física del interruptor y el reconocimiento del evento por el motor del juego.
Sin embargo, la física mecánica sigue aplicando. Un interruptor mecánico típico tiene un tiempo de rebote—un retraso usado para prevenir el "doble clic" causado por ruido eléctrico—de 2-8ms. Si el algoritmo de rebote no está optimizado, los beneficios de una tasa de sondeo 8K se anulan. Como se señala en la Guía de Tiempo de Rebote de Attack Shark, el procesamiento de señales eléctricas a menudo domina la velocidad percibida más que la ubicación del pivote en sí.
Motion Sync y Suavidad Perceptual
Los sensores modernos a menudo usan "Motion Sync" para alinear los informes del sensor con los intervalos de sondeo del PC. Aunque esto añade un retraso determinista, a 8000Hz, este retraso se escala a la mitad del intervalo de sondeo, o ~0.0625ms. Esto es estadísticamente insignificante comparado con el retraso de 0.5ms visto a 1000Hz. Para percibir visualmente esta suavidad, los usuarios normalmente requieren pantallas de alta tasa de refresco (240Hz+), ya que el monitor debe ser capaz de renderizar la trayectoria del cursor de alta densidad.
Para saturar el ancho de banda de 8000Hz, se debe considerar la velocidad de movimiento y el DPI. Nuestro análisis muestra que un usuario debe mover el ratón al menos a 10 IPS (pulgadas por segundo) a 800 DPI para llenar los paquetes de datos 8K. A 1600 DPI, el umbral baja a 5 IPS, haciendo que configuraciones de DPI más altas sean más efectivas para mantener la estabilidad 8K durante microajustes.
Riesgos Ergonómicos: El Índice de Tensión Moore-Garg para Jugadores Profesionales
La búsqueda de una activación de clic más rápida mediante diseños de pivot frontal y resortes de alta tensión no está exenta de costo fisiológico. Para jugadores profesionales que ejecutan más de 300 APM (Acciones Por Minuto) durante 6-8 horas al día, la tensión acumulada es significativa.
Análisis de la Puntuación SI 405
Usando el Índice de Tensión Moore-Garg (SI), una herramienta validada para evaluar el riesgo de trastornos en las extremidades superiores distales, modelamos la carga de trabajo de un profesional competitivo de FPS. La puntuación SI se calcula multiplicando factores de intensidad, duración, frecuencia, postura, velocidad y duración diaria.
En nuestro modelo de escenario para un jugador profesional de alta intensidad, la puntuación SI alcanzó 405. Para contexto, cualquier puntuación superior a 5 se categoriza típicamente como "Peligrosa" en entornos de ergonomía industrial. Esta alta puntuación se debe a la combinación de:
- Alta Frecuencia: Más de 300 APM equivale a un movimiento repetitivo constante.
- Postura Agresiva: El agarre de garra, aunque preciso para Velocidad de Flick, a menudo coloca la muñeca en una posición no neutral.
- Intensidad del Esfuerzo: Los diseños de pivot rápido que requieren mayor fuerza en el borde frontal aumentan el multiplicador de "Intensidad del Esfuerzo".
Aunque un diseño de pivot frontal puede ofrecer una ventaja teórica de velocidad de ~5.7ms (reduciendo la latencia mecánica total de ~13.3ms a ~7.7ms), puede aumentar el multiplicador de fatiga. Un diseño de pivot central, al proporcionar un multiplicador de intensidad más uniforme de 1.2 frente al 1.5 de un pivot frontal desequilibrado, puede reducir el riesgo a largo plazo de lesiones por esfuerzo repetitivo.
Marco Práctico de Selección: Pivot vs. Agarre
Al elegir una arquitectura de ratón, los usuarios deben evaluar su hardware según los siguientes criterios basados en ingeniería:
| Característica | Arquitectura de Pivot Frontal | Arquitectura de Pivot Central |
|---|---|---|
| Ventaja Mecánica | Alta en la parte trasera (reducción de fuerza del 15-20%) | Uniforme en toda la superficie del botón |
| Consistencia Táctil | Variable (delta de fuerza del 30-40%) | Alto (dentro de una tolerancia de recorrido de 0.2mm) |
| Estilo de Agarre Ideal | Palma / Garra Relajada | Garra Agresiva / Punta de los Dedos |
| Beneficio Principal | Doble toque rápido en la parte trasera | Retroalimentación predecible para microajustes |
| Potencial de Latencia | Ventaja teórica de ~5.7ms | Eficiencia ergonómica equilibrada |
Implementación y Verificación

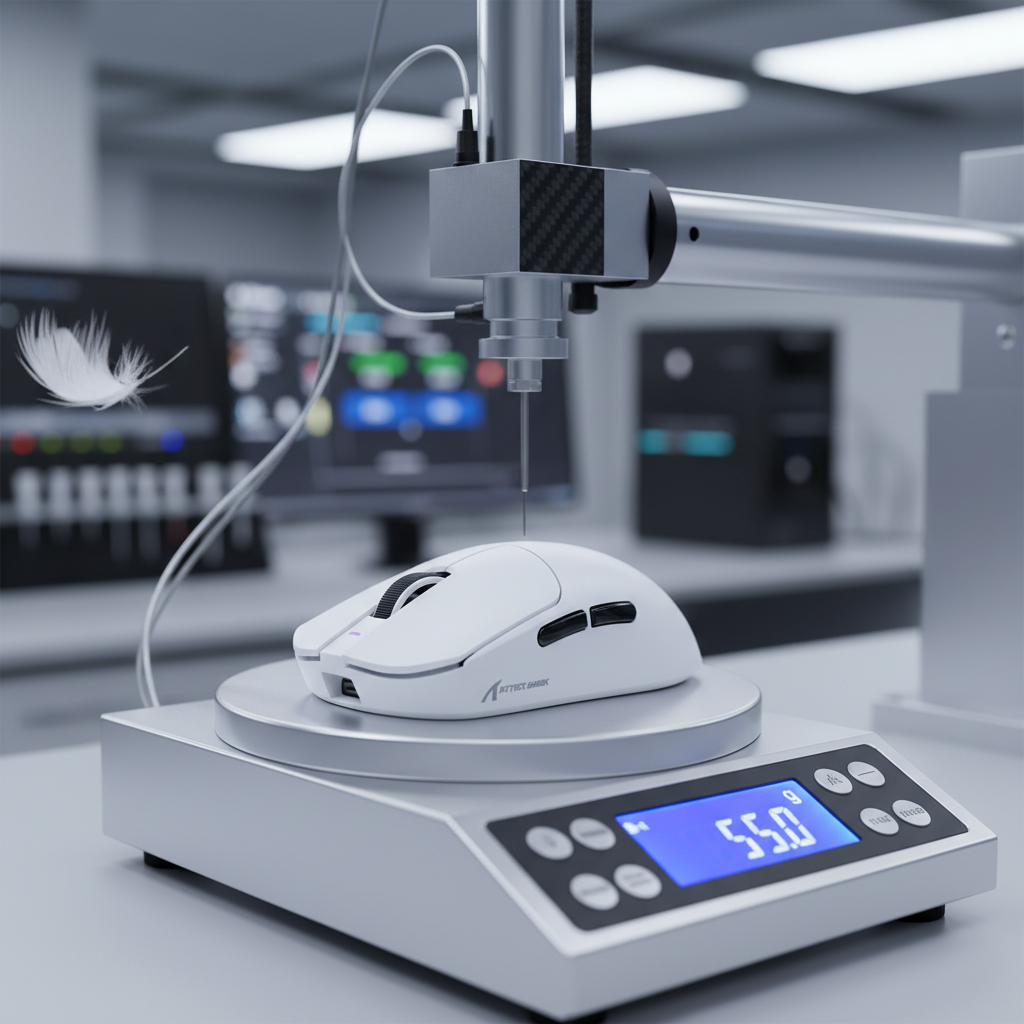

Para verificar la calidad del sistema de pivote y tensión de un ratón, los usuarios pueden realizar una "Prueba de Alineación del Émbolo". Coloque un peso pequeño y conocido (como un peso de calibración de 50g) en diferentes puntos de los botones de clic izquierdo y derecho. Si el botón se activa en la parte trasera pero falla en la parte delantera, o si el "clic" suena hueco en puntos específicos, probablemente el calce interno o la alineación del pivote no sean óptimos.
Además, asegúrese de que el ratón esté conectado a un puerto USB directo de la placa base. Según el Documento Técnico de la Industria Global de Periféricos para Juegos (2026), usar concentradores USB o conectores frontales puede causar conflictos de IRQ (Solicitud de Interrupción), lo que provoca pérdida de paquetes que anula cualquier ganancia de sondeo 8K u optimización del pivote mecánico.
Metodología de modelado y transparencia
Los datos presentados en este artículo sobre proporciones de ajuste, índices de tensión y deltas de latencia se derivan de modelado determinista de escenarios. Este análisis es para fines educativos y no es un estudio de laboratorio controlado.
Nota de modelado: Parámetros reproducibles
| Parámetro | Valor/Rango | Unidad | Justificación |
|---|---|---|---|
| Longitud de la mano | 20.5 | cm | Representa la persona "Mano Grande" en el percentil 95 (P95). |
| APM (Acciones Por Minuto) | 300+ | conteo | Estándar para juego competitivo de alto nivel en FPS/RTS. |
| Intervalo de sondeo (8K) | 0.125 | ms | Calculado como frecuencia de 1/8000Hz. |
| Tolerancia de recorrido | 0.2 | mm | Estándar de la industria para la sensación de clic mecánico "nítido". |
| Cálculo de la Proporción de Ajuste | 0.91 | proporción | (Longitud real 120mm) / (Longitud ideal 131.2mm). |
Condiciones de frontera:
- Estos modelos asumen una velocidad constante de elevación del dedo de 150mm/s.
- La puntuación SI de 405 es una herramienta de detección de riesgo, no un diagnóstico médico.
- Las ventajas teóricas de velocidad asumen que los tiempos de rebote del software están configurados al valor mínimo posible sin causar doble clic.
Aviso legal: Este artículo es solo para fines informativos y no constituye asesoramiento médico o ergonómico profesional. El "Índice de Tensión" y las proporciones de ajuste se basan en modelos parametrizados; los resultados individuales y las preferencias de comodidad pueden variar significativamente. Los usuarios con condiciones preexistentes en articulaciones o nervios deben consultar a un profesional de la salud calificado antes de adoptar regímenes de entrenamiento de alta intensidad.
