La violencia microscópica de una pulsación: comprendiendo la física del contacto
Cuando un usuario inicia una pulsación, la experiencia percibida es un recorrido suave y lineal que termina en un "clic" táctil o fondo. Sin embargo, a nivel eléctrico, el evento es mucho más caótico. La "Física del rebote" se refiere a la oscilación mecánica inevitable que ocurre cuando dos superficies metálicas colisionan. En un interruptor mecánico estándar, una lámina de aleación de cobre se fuerza contra un punto de contacto estacionario. Debido a que estos materiales poseen elasticidad, no simplemente se unen y permanecen juntos; rebotan, vibran y se golpean varias veces antes de estabilizarse en un estado cerrado estable.
Este fenómeno, conocido como rebote de contacto o "chatter", ocurre típicamente dentro de una ventana de 1ms a 20ms (según las propiedades del material y la antigüedad del interruptor). Para un microcontrolador (MCU) moderno que realiza sondeos a altas frecuencias, estos rebotes microscópicos aparecen como una secuencia rápida de señales "encendido" y "apagado". Sin un filtro digital sofisticado—conocido como algoritmo de desrebote—una sola pulsación intencionada sería registrada por la computadora como cinco, diez o incluso veinte entradas distintas.
Diseñar un periférico de alto rendimiento requiere una comprensión profunda de este sistema resorte-masa-amortiguador. Según el Libro blanco de la industria global de periféricos para juegos (2026), la integridad de la señal de entrada es la métrica fundamental para hardware de nivel competitivo. Para mantener esta integridad, el firmware debe actuar como una necesidad biológica, traduciendo la física violenta de las láminas metálicas en la lógica limpia y singular requerida por el software.

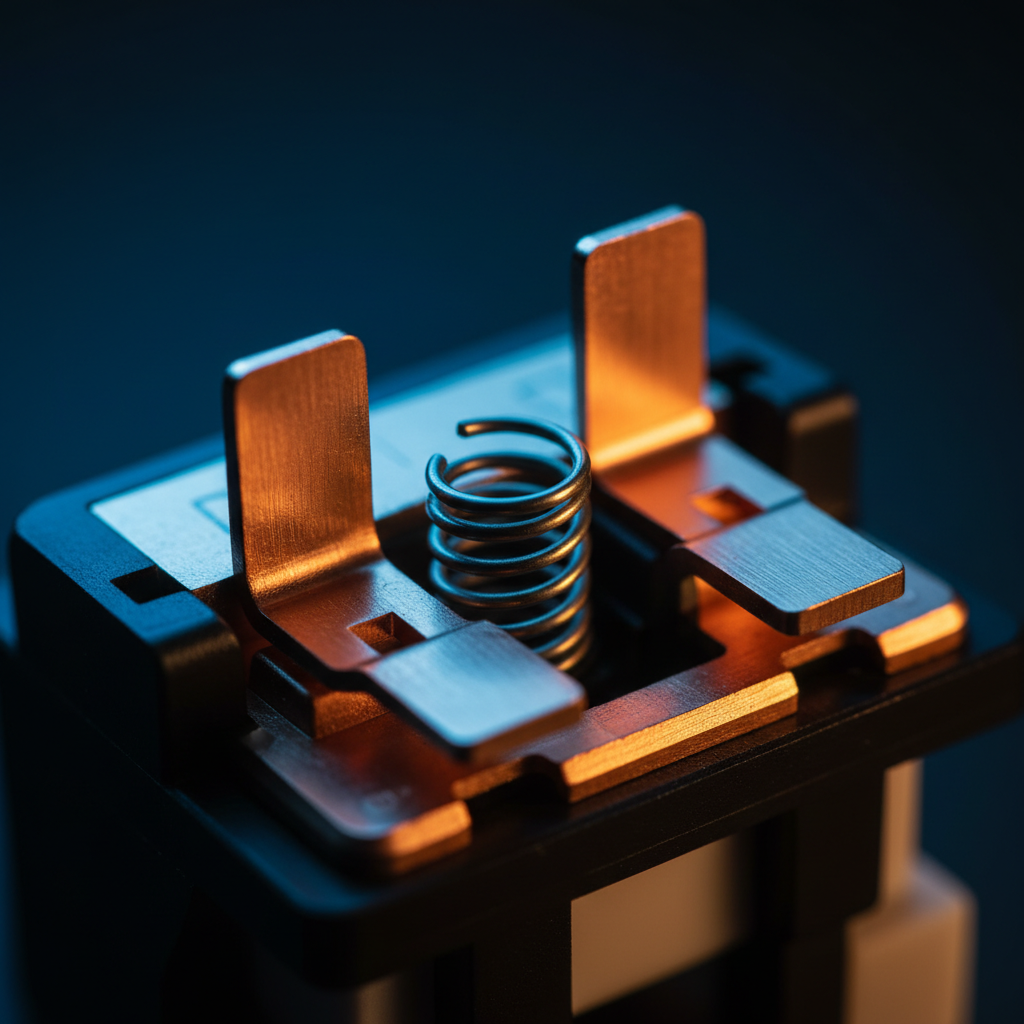

La mecánica de la lámina metálica: por qué el rebote es inevitable
La arquitectura interna de un interruptor mecánico es esencialmente un estudio en la gestión de la energía cinética. El contacto móvil, a menudo llamado "lámina", actúa como un resorte en voladizo. Cuando el vástago del interruptor desciende, libera la lámina para que golpee el contacto o la empuja directamente.
El modelo resorte-masa-amortiguador
Cada interruptor mecánico puede modelarse como un sistema resorte-masa-amortiguador. Cuando la lámina golpea el contacto, la energía cinética debe disiparse.
- Masa: El peso de la lámina de cobre.
- Constante del resorte: La rigidez del metal, que determina la fuerza de retorno.
- Amortiguación: La fricción interna del metal y el aire circundante, que eventualmente detiene la vibración.
Debido a que el factor de amortiguación en la mayoría de las aleaciones de cobre de alta conductividad es relativamente bajo, el "rebote" se prolonga. Un interruptor nuevo y de alta calidad podría estabilizarse en menos de 5ms, pero a medida que el metal sufre endurecimiento por trabajo y las superficies de contacto acumulan oxidación microscópica, este tiempo de estabilización puede aumentar significativamente.
| Condición del interruptor | Duración típica del rebote (ms) | Impacto en la señal |
|---|---|---|
| Nuevo de fábrica (Premium) | 1ms – 3ms | Filtrado mínimo requerido; muy estable. |
| Grado estándar | 5ms – 8ms | Requiere rebote moderado para evitar ruido. |
| Desgastado / envejecido | 10ms – 20ms+ | Alto riesgo de "doble clic" o entradas perdidas. |
| Efecto Hall (Magnético) | 0ms | Sin contacto físico; cero rebote mecánico. |
Resumen lógico: Estos rangos se estiman basándose en heurísticas comunes de la industria y datos de La guía del ingeniero para técnicas de rebote en contactos de interruptores.
Intervención del firmware: el tamiz digital
Para resolver el problema del rebote, los desarrolladores de firmware implementan la "Lógica de rebote". Este es un filtro de software que indica al MCU ignorar cambios de señal que ocurren demasiado rápido para ser iniciados por un humano. Hay dos escuelas principales de diseño de rebote, cada una representando un compromiso diferente entre velocidad y estabilidad.
1. Rebote tipo defer (prioridad a la estabilidad)
En un sistema tipo defer, el firmware espera que la señal se mantenga estable durante un período establecido (por ejemplo, 5ms) antes de informar la pulsación a la computadora. Aunque este es el método más seguro para evitar entradas no deseadas, añade una penalización de latencia obligatoria igual a la ventana de rebote. Para un jugador, un filtro defer de 10ms significa que su acción se retrasa 10ms (basado en ciclos estándar de sondeo del firmware).
2. Rebote tipo eager (prioridad a la velocidad)
El rebote eager informa el primer "golpe" de la hoja metálica a la computadora de inmediato, proporcionando una respuesta casi instantánea. Sin embargo, el firmware luego "bloquea" la entrada durante un período establecido (el período de bloqueo) para ignorar los rebotes posteriores. Aunque es más rápido, este método puede ser más susceptible al ruido eléctrico y requiere hardware de alta calidad para asegurar que el primer golpe sea realmente una pulsación válida.
Según la Definición de clase USB HID, la forma en que se estructuran estos informes es crítica para la compatibilidad con el sistema operativo. El firmware avanzado a menudo utiliza el rebote "Simétrico Eager", que aplica esta lógica tanto a la pulsación como a la liberación de la tecla, asegurando la latencia más baja posible en ambas direcciones, un factor crítico para juegos que requieren "contramovimientos" rápidos.
El paradigma de 8000Hz: por qué las tasas de sondeo cambian las matemáticas
A medida que la industria avanza hacia tasas de sondeo de 8000Hz (8K), la relación entre el rebote mecánico y la latencia electrónica se vuelve aún más tensa. A 1000Hz, la computadora verifica actualizaciones cada 1.0ms. A 8000Hz, ese intervalo se reduce a un asombroso 0.125ms.
Las matemáticas del rendimiento 8K
- Intervalo de sondeo: 1 / 8000 = 0.125ms.
- Latencia de sincronización de movimiento: En sensores de alto rendimiento, Motion Sync añade un retraso igual a la mitad del intervalo de sondeo. A 8K, esto es un ~0.0625ms insignificante, en comparación con el retraso de 0.5ms observado a 1000Hz.
Sin embargo, 8000Hz crea una enorme afluencia de datos. Si un interruptor mecánico rebota durante 5ms, un MCU de 8K verá 40 "check-ins" individuales durante ese único evento de rebote. Esto coloca una carga inmensa en la CPU del sistema, específicamente en el procesamiento de IRQ (Solicitud de Interrupción). Para saturar efectivamente el ancho de banda de 8000Hz, los usuarios también deben considerar la configuración de sus sensores. Por ejemplo, para proporcionar suficientes paquetes de datos a 800 DPI, un usuario debe mover el dispositivo a 10 IPS (pulgadas por segundo). Sin embargo, a 1600 DPI, solo se requieren 5 IPS para mantener un flujo saturado de 8K.
Este entorno de alta frecuencia hace que las señales mecánicas "sucias" sean aún más problemáticas. Si la lógica de debounce no está perfectamente ajustada, el sistema puede tener problemas con la pérdida de paquetes o tiempos de cuadro inconsistentes, lo que se siente como un "micro-tartamudeo" en el juego.
La revolución del efecto Hall: eliminando el filtro
El avance más significativo para superar la física del rebote es el cambio hacia los Interruptores Magnéticos de Efecto Hall (HE). A diferencia de los interruptores mecánicos, los HE no dependen del contacto físico metal con metal. En cambio, un imán se mueve hacia un sensor que mide la fuerza del campo magnético.
Como no hay colisión física, no hay rebote mecánico. Esto permite que el firmware elimine completamente el temporizador fijo de debounce. En su lugar, los teclados HE usan la tecnología "Rapid Trigger", que se basa en el muestreo continuo de la posición.
Comparación de latencia: Mecánico vs. Efecto Hall
Modelamos un escenario para un Jugador Competitivo de Ritmo para calcular la ventaja de latencia en el mundo real al pasar de un interruptor mecánico desgastado a un sistema de efecto Hall con Rapid Trigger.
| Parámetro | Mecánico (Desgastado) | Efecto Hall (RT) | Justificación |
|---|---|---|---|
| Tiempo de recorrido | 5ms | 5ms | Velocidad estándar del dedo de 150mm/s. |
| Filtro de debounce | 15ms | 0.2ms | Temporizador fijo vs. sobrecarga de procesamiento del sensor. |
| Reinicio/Histéresis | 3.3ms | 0.3ms | Reinicio mecánico de 0.8mm vs. reinicio RT de 0.05mm. |
| Latencia total | ~23.3ms | ~5.5ms | Retraso calculado de entrada de extremo a extremo. |
Nota de modelado: Este es un modelo basado en escenarios, no un estudio de laboratorio controlado. Asume una velocidad de levantamiento del dedo de 150mm/s y un interruptor mecánico desgastado con una ventana de debounce de 15ms.
La ventaja de ~18ms resultante para el sistema de efecto Hall es transformadora para géneros donde el tiempo es crítico. En un juego de ritmo a 180 BPM, un delta de 18ms representa aproximadamente el 20% de la ventana total para un puntaje "Perfecto". Al eliminar el "viaje muerto" de la histéresis mecánica y el retraso artificial de los filtros de debounce, la tecnología de efecto Hall ofrece una respuesta similar a la analógica que las teclas mecánicas simplemente no pueden igualar.
Cuellos de botella a nivel de sistema y topología USB
Incluso la lógica de debounce más optimizada puede verse socavada por una mala configuración del sistema. Para dispositivos que operan a 4000Hz o 8000Hz, la Topología USB es un factor crítico.
Los dispositivos deben conectarse directamente a los puertos I/O traseros de la placa base. Usar conectores frontales o hubs USB sin alimentación introduce ancho de banda compartido y posible interferencia de señal, lo que puede causar pérdida de paquetes. Además, el sondeo a 8K estresa el rendimiento de CPU de núcleo único. Los usuarios con procesadores antiguos pueden encontrar que la sobrecarga de procesar 8000 interrupciones por segundo en realidad reduce sus FPS en el juego, anulando los beneficios de latencia.
Mejores Prácticas para Mantener la Integridad de la Entrada
Para quienes usan teclados mecánicos tradicionales, mantener la "salud" de las hojas metálicas es esencial para minimizar la necesidad de filtrado agresivo (y lento).
- Selección de Interruptores: Priorice interruptores con puntos de cruce chapados en oro. El oro es altamente resistente a la oxidación, asegurando que el "tiempo de asentamiento" del rebote se mantenga bajo durante la vida útil del interruptor.
-
Ajuste del Firmware: Si usa firmware de código abierto como QMK, experimente con
DEBOUNCE_TYPE = sym_eager. Esto proporciona la respuesta más rápida posible, siempre que sus interruptores estén en buen estado. - Control Ambiental: El polvo y la humedad son los enemigos de los contactos mecánicos. Según Alertas de Seguridad OPSS del Reino Unido, la degradación electrónica a menudo proviene de contaminantes ambientales. Usar una cubierta contra polvo cuando el teclado no esté en uso puede extender la vida útil de la señal "limpia" de sus interruptores.
- La Prueba de "Doble Entrada": Si una tecla comienza a hacer ruido (registrando dos pulsaciones por una), es señal de que el rebote físico ha superado la ventana de debounce del firmware. Antes de aumentar el tiempo de debounce (lo que añade latencia), intente limpiar el interruptor con un limpiador especializado para contactos electrónicos.
El Futuro del Filtro
La física del rebote es una limitación fundamental de la ingeniería mecánica que la electrónica ha intentado "arreglar" durante décadas con software. Aunque los algoritmos de debounce se han vuelto increíblemente sofisticados—usando muestreo estadístico para cubrir el percentil 99 de los eventos de rebote—la solución definitiva radica en la eliminación del contacto mismo.
A medida que la tecnología de efecto Hall se vuelve más accesible, el "Tamiz Digital" del filtro de rebote probablemente se convertirá en una reliquia del pasado. Para el entusiasta moderno, entender la violencia microscópica de la hoja metálica es el primer paso para apreciar la precisión magnética silenciosa de la próxima generación de equipos de alto rendimiento.
Aviso legal: Este artículo es solo para fines informativos. Modificar el firmware del teclado o abrir dispositivos electrónicos puede anular las garantías. Siempre consulte las directrices específicas de su fabricante antes de realizar ajustes de hardware.
