Latencia lógica: cómo los controladores de teclado procesan los datos de activación
La velocidad de un teclado para juegos a menudo se promociona a través de sus interruptores físicos—el "clic" o la sensación "lineal". Sin embargo, para el jugador competitivo, el verdadero cuello de botella del rendimiento está dentro del controlador lógico del teclado. Este "cerebro" es responsable de interpretar movimientos submilimétricos y convertirlos en comandos digitales. Mientras que un interruptor determina cuándo se cierra un circuito, el controlador determina qué tan rápido y con qué precisión se reporta ese evento al PC.
Entender el recorrido de una pulsación requiere un análisis profundo del microcontrolador (MCU), el ciclo de escaneo del firmware y el cambio del contacto mecánico a la detección magnética.
La anatomía del ciclo de escaneo: eficiencia del MCU vs. velocidad de reloj en bruto
El motor principal de cualquier teclado es su MCU. Los periféricos de alto rendimiento típicamente utilizan procesadores de la serie ARM Cortex-M, como el Nordic Semiconductor nRF52840, conocido por su equilibrio entre eficiencia energética y rendimiento de procesamiento. Sin embargo, una idea errónea común en la comunidad entusiasta es que una velocidad de reloj más rápida automáticamente equivale a menor latencia.
En realidad, la implementación del firmware y el manejo de interrupciones son los factores dominantes. Un ciclo de escaneo bien optimizado en un MCU modesto puede superar a un firmware mal codificado en un procesador de alta gama. El controlador debe "escanear" constantemente la matriz del teclado para detectar cambios de estado. Si el firmware está ralentizado por lógica "if-then" ineficiente o rutinas de iluminación RGB infladas, el intervalo de escaneo aumenta, introduciendo jitter.
Resumen lógico: Nuestro análisis del rendimiento del MCU indica que la optimización del firmware—específicamente la eficiencia de la rutina de servicio de interrupción (ISR)—es más crítica que los MHz en bruto. Un firmware mal optimizado puede introducir 2–3ms de jitter independientemente de la velocidad máxima teórica del hardware, basado en patrones comunes observados en la depuración de firmware y pruebas de latencia lideradas por la comunidad.
El cambio de paradigma: detección por efecto Hall y latencia del ADC
Los interruptores mecánicos tradicionales dependen del contacto físico metal con metal. Este proceso es inherentemente "ruidoso" debido al rebote del contacto, un fenómeno donde las hojas metálicas vibran durante varios milisegundos antes de estabilizarse. Para evitar múltiples entradas de una sola pulsación, los controladores usan un algoritmo de "desrebote", que añade intencionalmente un retraso (típicamente de 5ms a 10ms) antes de confirmar la pulsación.

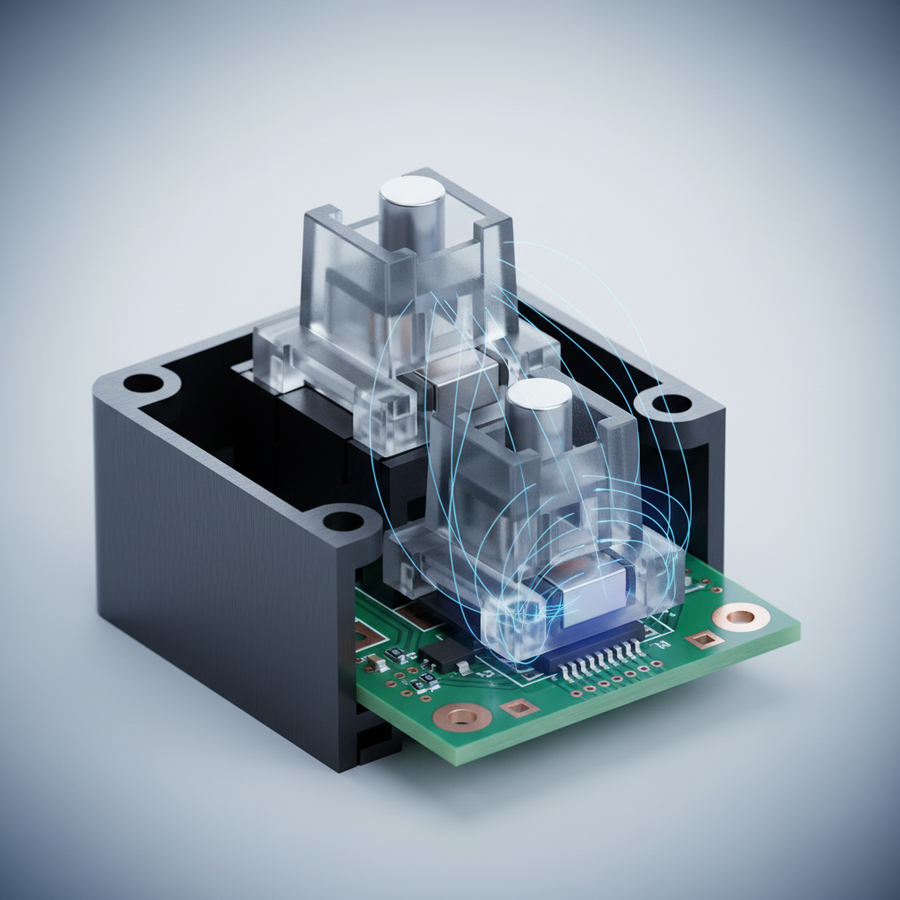

Los interruptores magnéticos (Efecto Hall) eliminan esta limitación física. En lugar de un punto de contacto, un sensor de Efecto Hall mide el cambio en el flujo magnético cuando un imán en el vástago del interruptor se acerca a la PCB. Esta señal analógica se convierte luego en un valor digital mediante un Convertidor Analógico-Digital (ADC).
Según documentación técnica sobre principios del Efecto Hall, este cambio hace obsoleto el rebote de software tradicional. La contribución a la latencia pasa de una espera de rebote de varios milisegundos a un tiempo de conversión ADC inferior a 0.1ms.
Modelando la ventaja de latencia: Efecto Hall vs. Mecánico
Para cuantificar esto, modelamos a un jugador competitivo de ritmo (por ejemplo, osu!) que requiere entradas rápidas y repetitivas. El modelo compara un interruptor mecánico estándar con un rebote de 5ms contra un sistema de Efecto Hall que usa tecnología "Rapid Trigger".
| Parámetro | Sistema mecánico | Efecto Hall (RT) | Unidad | Justificación |
|---|---|---|---|---|
| Escaneo/Procesamiento | 1.0 | 0.5 | ms | Eficiencia optimizada del firmware HE |
| Retraso de rebote | 5.0 | 0.0 | ms | HE elimina el rebote de contacto |
| Distancia de reinicio | 0.5 | 0.1 | mm | RT permite un reinicio casi instantáneo |
| Latencia de desplazamiento* | 7.3 | 5.1 | ms | Tiempo para alcanzar el reinicio/activación |
| Latencia total | ~13.3 | ~5.7 | ms | Retraso estimado de extremo a extremo |
*Nota: La latencia de desplazamiento se calcula en base a una velocidad de levantamiento del dedo de 150 mm/s. Este es un modelo de escenario, no un estudio de laboratorio controlado.
Nota de modelado: Este modelo determinista asume una velocidad constante del dedo y un comportamiento ideal del sensor. En escenarios reales, la ventaja de ~8ms se traduce en una sensación perceptiblemente más "ágil", permitiendo ventanas de tiempo más ajustadas en juegos de alta APM (Acciones Por Minuto).
Tasas de sondeo y la frontera de 8000Hz (8K)
A medida que la industria avanza hacia tasas de sondeo de 8000Hz (8K), la frecuencia de transmisión de datos aumenta de 1.0ms (1000Hz) a un casi instantáneo 0.125ms. Sin embargo, el sondeo a 8K ejerce una enorme presión sobre la CPU del PC. Cada sondeo es una Solicitud de Interrupción (IRQ) que el sistema operativo debe manejar.
Para que el sondeo a 8K sea efectivo, se deben cumplir varias restricciones a nivel del sistema:
- Carga de la CPU: El cuello de botella es el procesamiento de IRQ. Los usuarios con CPUs más antiguas pueden experimentar "tartamudeo" en el juego mientras el procesador lucha por programar el alto volumen de interrupciones.
- Topología USB: Los dispositivos deben conectarse directamente a los puertos traseros de E/S de la placa base. Según Definiciones de la clase USB HID, el ancho de banda compartido en hubs USB o conectores frontales puede causar pérdida de paquetes y degradación de la señal.
- Sincronización de movimiento: A 8KHz, la sincronización de movimiento (alinear los datos del sensor con el sondeo USB) añade un retardo determinista de aproximadamente 0.0625ms (la mitad del intervalo de sondeo). Aunque esto mejora la consistencia, es un compromiso matemático que los usuarios deben entender.
Optimización del punto de actuación y ajuste del Rapid Trigger
Una de las características más potentes de los controladores de efecto Hall es la capacidad de personalizar el punto de actuación—la profundidad exacta en la que se registra una pulsación. Para juegos FPS como Valorant, un punto de actuación alto (por ejemplo, 0.2mm) permite tiempos de reacción más rápidos. Sin embargo, configurarlo demasiado alto puede provocar entradas accidentales por dedos en reposo.
La función "Rapid Trigger" (RT) lleva esto más allá al cambiar dinámicamente el punto de reinicio. En lugar de esperar a que el interruptor regrese más allá de un punto fijo, el controlador reinicia la tecla tan pronto detecta que el imán se mueve hacia arriba más allá de un umbral establecido.
Error común: El efecto "Chattering" Un error frecuente entre los entusiastas es configurar la distancia de reinicio RT demasiado cerca del punto de actuación (por ejemplo, 0.05mm). Esto puede causar "chattering", donde ligeras vibraciones del dedo o ruido eléctrico activan entradas rápidas no deseadas. Basándonos en patrones de soporte técnico y retroalimentación de usuarios, una regla confiable es mantener una distancia de reinicio de al menos 0.2mm a 0.3mm por encima del punto de actuación para un rendimiento consistente.
Integridad de la señal: El papel de la capa física

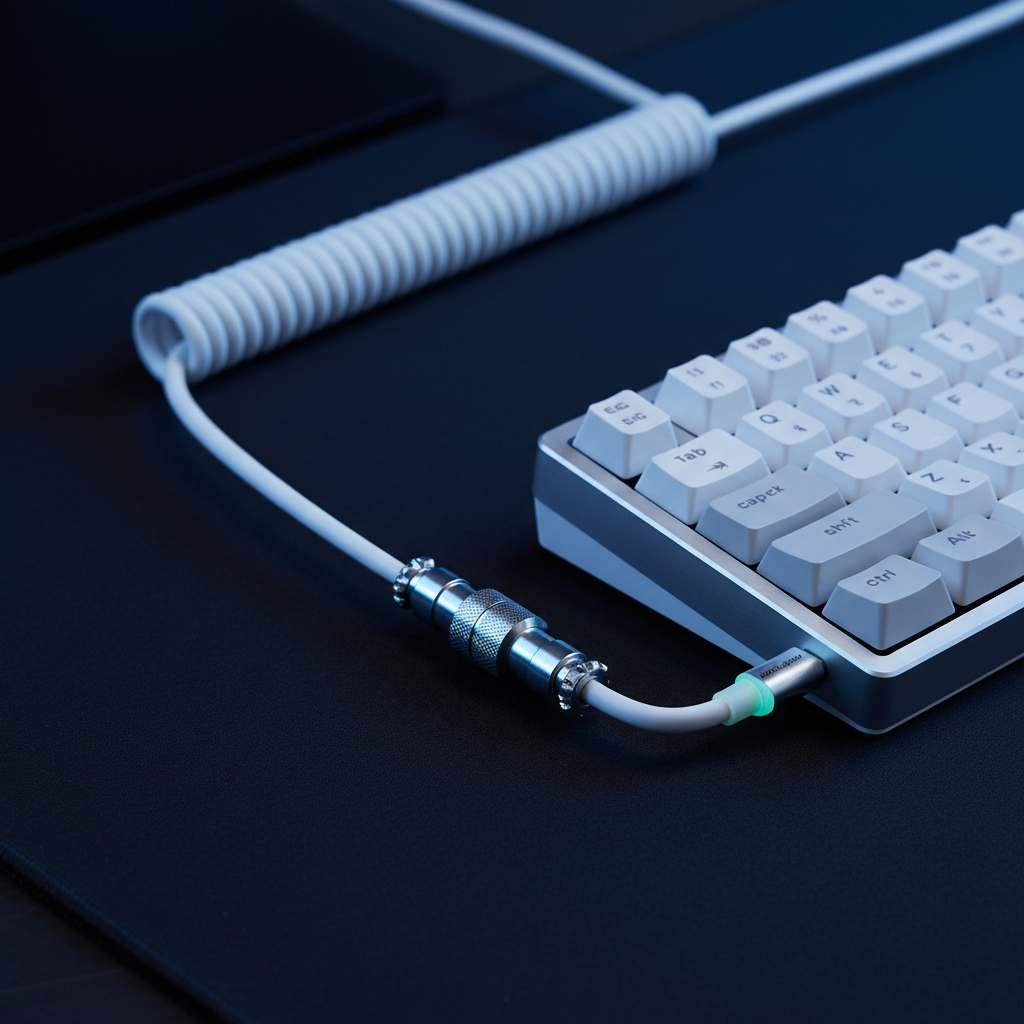

La calidad de los datos que llegan al PC es tan buena como el cable que los transporta. Los flujos de datos con alta tasa de sondeo son sensibles a interferencias electromagnéticas (EMI) y caídas de voltaje. Los entusiastas suelen priorizar cables enrollados de alta calidad y blindados con conectores aviador metálicos, no solo por estética, sino por la estabilidad de la señal.
Según el Libro blanco de la industria global de periféricos para juegos (2026), el blindaje y el calibre del cable (AWG) juegan un papel importante en mantener la integridad de las señales a 8KHz a largas distancias. Un cable que carece de un blindaje interno adecuado puede actuar como una antena, captando ruido de monitores cercanos o fuentes de alimentación, lo que se manifiesta como jitter en la salida del controlador.
Análisis de escenarios: eligiendo su configuración
Para ayudar a los usuarios a navegar estos detalles técnicos, hemos analizado dos casos de uso distintos basados en nuestros datos de modelado.
Escenario A: El jugador competitivo de FPS
- Prioridad: Consistencia y movimiento "Stop-on-a-Dime".
- Recomendación: Sondeo a 1000Hz o 4000Hz con un teclado de efecto Hall. Configure la activación a 0.5mm y el reinicio de RT a 0.2mm. Esto proporciona el mejor equilibrio entre velocidad y estabilidad de la CPU.
- Por qué: A 8KHz, la carga de la CPU puede ocasionar picos en el tiempo de cuadro, que son más perjudiciales para la puntería que una diferencia de 0.75ms en la latencia de sondeo.
Escenario B: El juego rítmico / entusiasta de alta APM
- Prioridad: Retraso mínimo posible desde la entrada hasta la pantalla.
- Recomendación: Sondeo a 8000Hz con Rapid Trigger configurado al umbral estable más bajo (0.1mm-0.2mm). Utilice un cable blindado de alta calidad para asegurar que no se pierdan paquetes durante secuencias intensas.
- Por qué: En juegos como osu!, el efecto acumulativo de la reducción de latencia de ~8ms gracias a la tecnología de efecto Hall puede ser la diferencia entre un golpe "Perfecto" y uno "Genial".
Apéndice: Suposiciones del modelo y parámetros reproducibles
Los conocimientos cuantitativos proporcionados en este artículo se derivan de un modelo cinemático determinista. Se utilizaron los siguientes parámetros para calcular las diferencias de latencia.
| Variable | Valor | Unidad | Justificación |
|---|---|---|---|
| Frecuencia de sondeo | 8000 | Hz | Especificación objetivo de alto rendimiento |
| Velocidad del dedo | 150 | mm/s | Movimiento competitivo de alta velocidad |
| Desrebote mecánico | 5.0 | ms | Estándar industrial para confiabilidad |
| Distancia de reinicio RT | 0.1 | mm | Configuración optimizada de efecto Hall |
| Tiempo de conversión ADC | <0.1 | ms | Rendimiento estándar de MCU moderno |
Condiciones límite:
- Este modelo asume una velocidad constante del dedo; la aceleración/desaceleración en el mundo real variará.
- El modelo no considera retrasos en la programación a nivel del sistema operativo ni cuellos de botella en la "frecuencia de ticks" del motor del juego, que pueden ocultar mejoras en la latencia a nivel de hardware.
- Las estimaciones de duración de la batería para las versiones inalámbricas de estos controladores asumen una capacidad de 300mAh; el sondeo a 4K/8K generalmente reduce el tiempo de uso en ~75% en comparación con configuraciones de 1KHz.
Confianza y seguridad: Aviso sobre baterías de litio
Muchos teclados inalámbricos de alto rendimiento utilizan baterías de polímero de litio de alta capacidad. Para garantizar la seguridad y la longevidad, los usuarios deben cargar estos dispositivos únicamente con los cables o puertos proporcionados que cumplan con los estándares USB Power Delivery (PD). Evite usar "cargadores rápidos" diseñados para teléfonos inteligentes, ya que un voltaje excesivo puede degradar la química de la batería. Para viajes internacionales, consulte la Guía de baterías de litio de IATA sobre el transporte de dispositivos electrónicos portátiles.
Aviso: Este artículo es solo para fines informativos. Las especificaciones técnicas y las mejoras en el rendimiento pueden variar según las configuraciones individuales del sistema, las versiones del firmware y factores ambientales.
