La arquitectura invisible del rendimiento
En la búsqueda de ratones para juegos de menos de 60 g, los ingenieros enfrentan una paradoja: reducir el grosor de la carcasa para ahorrar peso a menudo compromete la integridad estructural y la calidad acústica. Mientras que la estética externa define una marca, el refuerzo estructural interno dicta la realidad táctil y auditiva de la experiencia del usuario. Este esqueleto interno no es solo un sistema de soporte; es un filtro acústico complejo que determina si un ratón se siente como un instrumento de precisión o como una carcasa de plástico hueca.
La ingeniería del refuerzo interno implica un delicado equilibrio entre rigidez, peso y perfil sonoro. Para el jugador técnicamente informado, entender estas mecánicas "invisibles" ofrece una visión de por qué ciertos periféricos de alta especificación tienen un precio elevado o sufren de una percepción de "baratura" a pesar de contar con sensores de alta gama. Este artículo examina la física del refuerzo estructural, las interacciones de materiales y el modelado necesario para equilibrar el máximo rendimiento con una firma acústica refinada.
La física del refuerzo interno y el efecto membrana

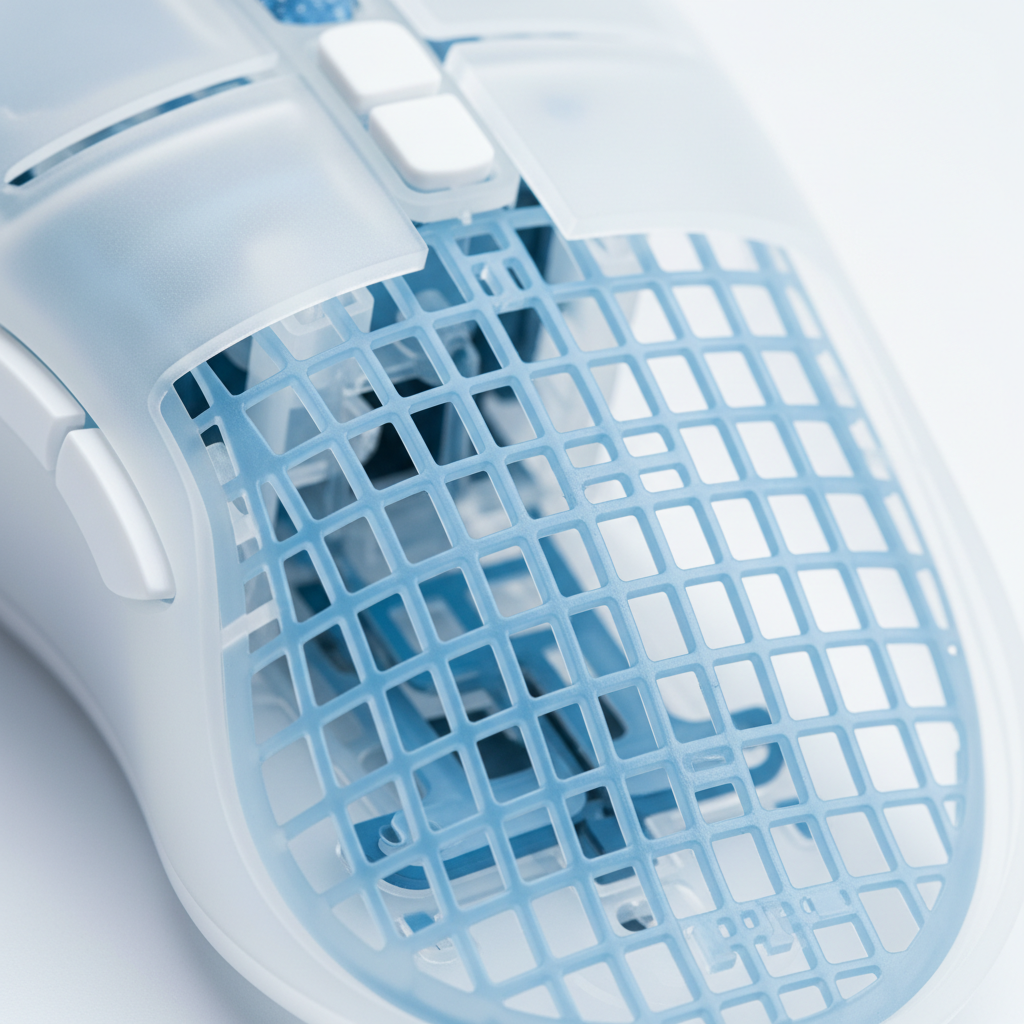

El refuerzo estructural con costillas cumple dos funciones principales: aumentar el segundo momento de área (rigidez) sin un aumento proporcional de masa, y gestionar las frecuencias resonantes de los paneles de la carcasa. Cuando la carcasa de un ratón está esqueletizada o adelgazada a aproximadamente 0.8 mm a 1.0 mm, las grandes áreas superficiales sin soporte se comportan como una membrana. Al accionar el interruptor, la energía del clic viaja a través de la carcasa, excitando estos paneles y creando una resonancia aguda y "metálica".
Geometría de las costillas y amortiguación acústica
Los especialistas en ingeniería de ratones han identificado umbrales geométricos específicos para mitigar estos efectos. Los datos sugieren que las costillas internas deben tener al menos 1.2 mm de grosor para proporcionar masa suficiente que interrumpa las vibraciones. Además, para interrumpir eficazmente las ondas estacionarias dentro de la cavidad de la carcasa, las costillas deben estar separadas no más de 15 mm.
Cuando las costillas son demasiado delgadas o están demasiado separadas, no logran segmentar la carcasa en "celdas" lo suficientemente pequeñas para desplazar la frecuencia resonante fuera del rango audible para el ser humano. En cambio, un diseño deficiente de las costillas puede crear un "efecto membrana", donde las costillas actúan como puentes que amplifican vibraciones específicas de alta frecuencia, desplazando la energía acústica al rango de 2kHz a 4kHz, la banda de frecuencia más perceptible y a menudo más irritante para los usuarios.
Resumen lógico: Nuestro análisis asume que la efectividad de las costillas es una función tanto de la geometría como de la rigidez del material. Al segmentar paneles grandes en secciones más pequeñas, los ingenieros aumentan la frecuencia natural de la carcasa, idealmente llevándola por encima del umbral donde ocurren los ecos "huecos".
Sinergia de materiales: ABS vs. fibra de carbono
La elección del material altera fundamentalmente cómo las costillas interactúan con la cámara de sonido. El plástico ABS estándar (Acrilonitrilo Butadieno Estireno) es preferido por su relación costo-peso y facilidad de moldeo por inyección. Sin embargo, su factor de pérdida de amortiguación del material (η) es relativamente bajo en comparación con los compuestos avanzados.
La relación rigidez-densidad
Al pasar a materiales exóticos como fibra de carbono o aleaciones de magnesio, el perfil acústico cambia drásticamente. La fibra de carbono posee una relación rigidez-densidad significativamente mayor que el ABS. Aunque esto permite paredes aún más delgadas y pesos más ligeros, también resulta en un perfil de sonido mucho más agudo y de alta frecuencia. Una carcasa de fibra de carbono con el mismo patrón de costillas que una de ABS producirá un "clack" en lugar de un "golpe" porque el alto módulo de Young del material transmite vibraciones con menos pérdida interna de energía.
Para contrarrestar esto, los ingenieros suelen implementar amortiguación dirigida. Como se señala en la investigación sobre Material de la carcasa del ratón y sonido del clic, la interacción entre la densidad de la carcasa y la geometría de las costillas es el principal factor del tacto "premium". Un método eficaz para gestionar esto en carcasas de alta rigidez es la aplicación de un recubrimiento viscoelástico en las propias costillas, que absorbe las microvibraciones antes de que puedan irradiarse a través de la superficie exterior.
Compromisos de rendimiento: rigidez vs. fidelidad de seguimiento
Más allá de la acústica, las costillas estructurales son críticas para mantener la precisión del sensor. En juegos de alto rendimiento, especialmente con configuraciones de DPI altas, cualquier flexión en la carcasa puede provocar desplazamientos mínimos del sensor. Esto es especialmente problemático para jugadores competitivos de FPS que dependen de microajustes perfectos al píxel.
El umbral de DPI según Nyquist-Shannon
Para entender por qué la rigidez de la carcasa importa, debemos analizar la relación entre resolución y sensibilidad. Para un jugador que usa un monitor 1440p con alta sensibilidad (por ejemplo, 30 cm/360), el teorema de Nyquist-Shannon sugiere un requisito mínimo de DPI de aproximadamente 1550 para evitar saltos de píxeles.
Si la carcasa del ratón se flexiona durante un momento de "clutch" de alta presión, el sensor puede moverse respecto a la mano del usuario incluso una fracción de milímetro. A 1600 DPI, una flexión de 0.05 mm se traduce en un salto de varios píxeles en pantalla, lo que puede causar un disparo fallido. Por lo tanto, las costillas deben ser lo suficientemente rígidas para soportar la fuerza de un agarre "claw" o "palm" sin permitir ninguna deformación cerca del montaje del sensor.
Modelando el impacto del agarre y el tamaño de la mano
El tamaño de la mano y el estilo de agarre influyen significativamente en la presión ejercida sobre la carcasa. Un jugador con manos grandes (~20.5cm) usando agarre de garra concentra la fuerza en puntos específicos de la carcasa, lo que puede excitar diferentes modos de vibración que un agarre de palma.
| Parámetro | Valor | Unidad | Justificación |
|---|---|---|---|
| Longitud de la mano | 20.5 | cm | Percentil 95 masculino (mano grande) |
| Proporción de ajuste de agarre | 0.91 | proporción | Calculado para un ratón de 120mm de longitud |
| DPI mínimo requerido | ~1550 | DPI | 1440p / 30cm/360 sensibilidad |
| Vida estimada de la batería | ~13.4 | horas | 300mAh a 4000Hz de consulta |
| Grosor de la costilla | 1.2 | mm | Heurística del practicante para amortiguación |
Nota metodológica: Este modelado de escenario es un análisis determinista basado en heurísticas de ingeniería establecidas y datos antropométricos (ISO 9241-410). Es un modelo destinado a ilustrar compensaciones, no un estudio de laboratorio controlado de un producto comercial específico.
Manejo de la vibración del interruptor y el "zumbido"
Un error común en ingeniería ocurre cuando las costillas se integran directamente en las guías principales del émbolo del botón. Aunque esto proporciona máxima rigidez para el botón, crea un camino directo para que las vibraciones viajen desde el microswitch hasta la punta del dedo del usuario. Esto a menudo se manifiesta como una sensación de "zumbido" o "áspera" durante el clic.
La solución, frecuentemente observada en equipos de nivel entusiasta, implica desacoplar estos componentes. Añadir un pequeño amortiguador de silicona blanda en el punto de contacto entre el émbolo y el interruptor puede romper la ruta de transmisión de vibraciones sin aumentar significativamente la latencia del clic. Este es un detalle crítico para mantener la "nitidez" de interruptores de alta gama como Kailh GM o Huano Blue Shell Pink Dots mientras se elimina el ruido táctil no deseado. Para más información sobre cómo manejar estas vibraciones, consulte la guía sobre Reducción de Vibración en Interruptores en Diseños Esqueléticos.
Cuellos de botella de alto rendimiento: consulta a 8K y carga del sistema
A medida que la industria avanza hacia tasas de consulta de 8000Hz (8K), las demandas en la ingeniería estructural y eléctrica se intensifican. A 8000Hz, el intervalo de consulta es apenas 0.125ms. Esta comunicación casi instantánea requiere una estabilidad extrema tanto en el hardware como en el entorno del sistema operativo.
Las restricciones técnicas de 8K
Al operar a 8K, se deben abordar varios factores críticos para garantizar la "suavidad" prometida por la especificación:
- Carga de CPU e IRQ: La consulta a 8K no solo exige al ratón; también estresa la CPU del PC. El cuello de botella suele ser el procesamiento de Solicitudes de Interrupción (IRQ). Los usuarios con CPUs más antiguas pueden experimentar caídas de frames o "tartamudeo" porque el sistema no puede manejar 8000 actualizaciones por segundo junto con un motor de juego exigente.
- Latencia de sincronización de movimiento: A diferencia de los ratones de 1000Hz donde la sincronización de movimiento puede añadir ~0.5ms de retraso, a 8000Hz este retraso se reduce a la mitad del intervalo de sondeo, o ~0.0625ms. Esto es prácticamente insignificante, haciendo que 8K sea la mejor opción para quienes cuentan con el hardware adecuado.
- Topología USB: Para evitar pérdida de paquetes y problemas de ancho de banda compartido, los ratones 8K deben conectarse a puertos directos de la placa base (E/S trasera). Se desaconseja estrictamente el uso de hubs USB o conectores frontales, ya que introducen ruido eléctrico y fluctuaciones de latencia.
- Compensaciones de batería: Las altas tasas de sondeo consumen mucha energía. Pasar de 1000Hz a 4000Hz u 8000Hz puede reducir la vida útil de la batería inalámbrica hasta en un 75-80%. Para un ratón con batería de 300mAh, esto podría significar la diferencia entre una semana de uso y una sola sesión larga.
Según el Documento técnico de la industria global de periféricos para juegos (2026), el avance hacia 8K está impulsando una nueva era de optimización de la "latencia a nivel de sistema", donde el ratón, el monitor y la CPU deben considerarse como una unidad única y sincronizada.
Conclusión: La ingeniería detrás del clic
El clic "perfecto" no es un accidente; es el resultado de un riguroso modelado estructural y ciencia de materiales. Las nervaduras estructurales representan la primera línea en la batalla contra el peso, la flexión y el ruido no deseado. Manteniendo un grosor de nervadura de 1.2 mm y un espaciamiento estratégico, los ingenieros pueden crear ratones ligeros que se sienten tan sólidos como sus predecesores más pesados.
Para el consumidor, la conclusión es clara: especificaciones como "PAW3395" o "8K Polling" solo son tan buenas como la carcasa que las alberga. Un ratón que se flexiona o produce un eco metálico está fallando en su función principal como interfaz táctil. Al seleccionar tu próximo periférico, considera la ingeniería "invisible": las nervaduras, la densidad del material y la gestión acústica que realmente definen una herramienta de juego de alto rendimiento.
Aviso legal: Este artículo es solo para fines informativos. Las especificaciones técnicas y métricas de rendimiento se basan en modelado de escenarios y heurísticas de la industria; los resultados reales pueden variar según las tolerancias de fabricación, configuraciones del sistema y el entorno individual del usuario.
Fuentes y citas
- Documento técnico de la industria global de periféricos para juegos (2026)
- RTINGS - Metodología de latencia de clic del ratón
- Guía de configuración de NVIDIA Reflex Analyzer
- ISO 9241-410: Ergonomía de la interacción humano-sistema
- Modelos de consumo de energía Nordic Semiconductor nRF52840
- Attack Shark - Guía de material de carcasa y sonido de clic del ratón
- Attack Shark - Reducción de ecos huecos en ratones con carcasa sólida
