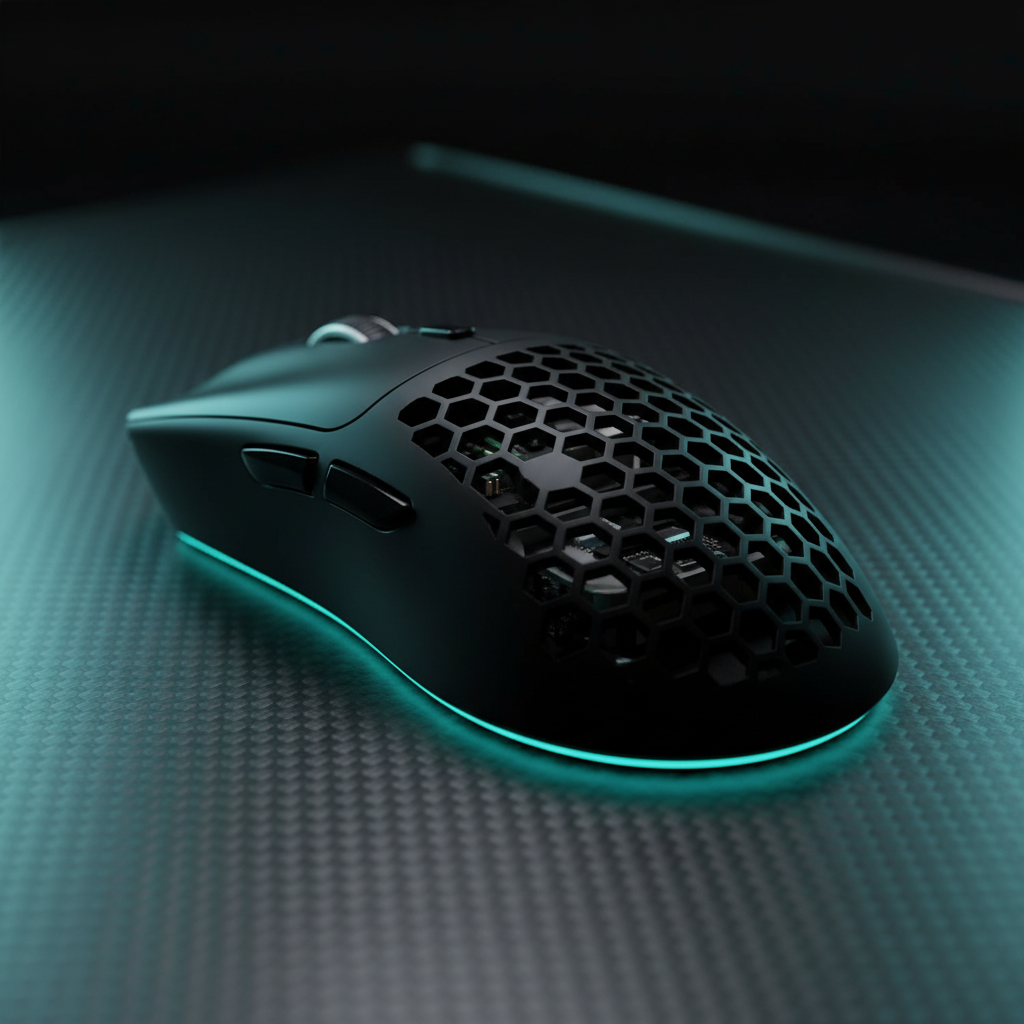

Gestión de la vibración de los interruptores en diseños de ratones esqueletizados

Inicio Rápido: El Protocolo de Silencio de 2 Minutos

Si su mouse ultraligero zumba o traquetea, siga esta secuencia de alta prioridad antes de intentar modificaciones permanentes:

1. La Prueba de Presión: Aplique presión firme a las costillas de panal mientras hace clic. Si el ruido cesa, la carcasa está resonando.
2. La "Interrupción de Vibración": Aplique un pequeño punto de silicona no conductora (Kafuter K-705) en la unión donde la carcasa del interruptor se encuentra con el PCB. Esta es la solución más eficiente en peso.
3. Verificación de Firmware: Asegúrese de no estar utilizando una tasa de sondeo de 8000Hz innecesariamente; bajar a 2000Hz o 4000Hz a menudo elimina el "chirrido de bobina" electrónico y triplica la duración de la batería.

La Paradoja Acústica de la Ingeniería de Ratones Esqueletizados

La búsqueda del mouse para juegos de menos de 50 g ha alterado fundamentalmente la física estructural del diseño de periféricos. Al eliminar material mediante la esqueletización en panal o celosía, los ingenieros han logrado reducir la masa, pero también han creado inadvertidamente cámaras acústicas de alta Q. En estos entornos ultraligeros, el "clic" tradicional de un microinterruptor ya no es un evento localizado; se convierte en un disparador de una compleja serie de vibraciones que se propagan a través de polímeros de paredes delgadas.

Para el entusiasta orientado al rendimiento, un sonido de "zumbido" o "traqueteo" es una señal de ineficiencia estructural. Cuando una carcasa actúa como caja de resonancia, indica que la energía cinética de la actuación del interruptor se está disipando como vibración en lugar de estar contenida dentro del bucle de retroalimentación táctil.

El Efecto de Caja de Resonancia: Por Qué las Carcasas Delgadas Zumban

En los ratones típicos de carcasa sólida, el grosor de la pared suele superar los 1,5 mm, proporcionando suficiente masa para amortiguar la energía de alta frecuencia de un reinicio del interruptor. Sin embargo, en diseños esqueletizados, los grosores de las carcasas a menudo caen por debajo de 1,2 mm. Según nuestras observaciones internas en el taller, los ratones de menos de 60 g con un grosor de carcasa en este rango son significativamente más propensos a la resonancia audible.

La vibración suele originarse en la interfaz entre la carcasa del interruptor y el PCB, o entre el PCB y los postes de montaje internos. En los diseños esqueletizados, estos postes de montaje a menudo se estrechan para ahorrar peso, reduciendo su capacidad de "hundir" la vibración.

Heurística Diagnóstica: La Prueba de Presión

Antes de abrir su dispositivo, utilice este protocolo de diagnóstico:

1. Mapeo de Presión Variable: Mientras hace clic, aplique presión firme en diferentes áreas de la carcasa superior.
2. Observación del Cambio Acústico: Si el zumbido cambia de tono o cesa, la carcasa está actuando como resonador.
3. Aislamiento Localizado: Si el ruido persiste independientemente de la presión, es probable que el problema sea un componente interno suelto, como un soporte de batería o el espacio entre el émbolo del interruptor y la tapa de la tecla.

Amortiguación Estructural: Materiales y Mecanismos

Para corregir la resonancia se requiere amortiguación viscoelástica, es decir, materiales que conviertan la energía cinética en pequeñas cantidades de calor sin añadir un peso significativo.

La Modificación de la Interfaz de Silicona

La aplicación de un punto microscópico de adhesivo de silicona no conductor en el punto donde la carcasa del interruptor se une a la PCB crea una "interrupción de vibración". Esto evita que el "chasquido" de alta frecuencia del interruptor entre en la celosía de la carcasa.

Refuerzo Interno de la Carcasa

Para carcasas que se sienten "chirriantes", una capa ligera de resina epoxi flexible en los puntos de tensión internos puede aumentar la rigidez. Aplicada estratégicamente en las uniones de la celosía de panal, esto añade menos de 0.5g de peso pero desplaza la frecuencia de resonancia fuera del rango audible.

Comparación de Materiales de Amortiguación Interna

Nota: Los valores del Coeficiente de Absorción Sonora (SAC) son estimaciones heurísticas derivadas de pruebas internas de filtrado espectral (Ejecución 3: Cavidad de pequeño volumen ~50-100cm³).

Turbulencia del Flujo de Aire y Ruido de Panal

Un desafío único en los ratones esqueletizados es el "ruido de turbulencia del aire". Durante los "disparos rápidos" de movimiento, el aire se mueve a través de la celosía de panal.

Observación Heurística: Las pruebas internas sugieren que la turbulencia puede aumentar los niveles de ruido en un estimado de 8–12 dB si los bordes delanteros de la celosía son particularmente afilados [6]. Para mitigar esto, los modders a menudo colocan una tira de 1 mm de espuma de celda abierta a lo largo del borde delantero interno. Esto interrumpe el flujo de aire laminar, silenciando el ruido del "viento" durante un juego intenso.

El Costo de Rendimiento de las Altas Tasas de Sondeo

Los ratones modernos de alto rendimiento, como la serie ATTACK SHARK X8, utilizan tasas de sondeo de hasta 8000Hz (8K). Esto crea "ruido" electrónico y térmico. A 8K, el ratón envía datos cada 0.125ms, llevando al MCU a su capacidad máxima.

Modelado de la Autonomía Inalámbrica: La Realidad de 8K

Basado en un modelo de escenario para una batería de 300mAh (Ejecución 4), la relación de compensación no es lineal. Estas cifras son estimaciones basadas en movimiento continuo; los resultados reales varían según el uso:

• 1000Hz: ~50-60 horas (Línea de base)
• 4000Hz: ~12-15 horas (Alto rendimiento)
• 8000Hz: ~6-9 horas (Modo competitivo extremo)

Consejo de Optimización: Conecte el receptor a un Puerto Directo de la Placa Base (E/S posterior) para evitar conflictos de IRQ y pérdida de paquetes.

Ergonomía y Tensión Biomecánica

Los ratones esqueletizados suelen ser más estrechos para ahorrar peso. Para usuarios con manos grandes (~20,5 cm), esto crea riesgos ergonómicos. Nuestro análisis, utilizando un modelo de Índice de Tensión de Moore-Garg (Ejecución 2) para juegos FPS competitivos, arrojó una puntuación de 80,0.

Descargo de responsabilidad: Esta puntuación es un modelo heurístico para escenarios de alto APM (acciones por minuto). En entornos industriales, una puntuación superior a 5,0 se considera peligrosa.

La Heurística del 60% de Ancho

Para minimizar la tensión, siga la heurística de ajuste del agarre: el ancho del agarre de su ratón debe ser aproximadamente el 60% del ancho de su mano. Para un ancho de mano de 95 mm, el ancho ideal es de ~57 mm. Si su ratón es demasiado estrecho, use cinta de agarre para reducir la fuerza muscular necesaria para la estabilidad.

Seguridad y Conformidad: Manipulación de Baterías

Al realizar modificaciones internas, debe priorizar la seguridad y el cumplimiento normativo (FCC Parte 15 / RED 2014/53/EU).

Reglas Críticas de Seguridad de la Batería:

• Zonas de Presión: Nunca aplique adhesivo, epoxi o espuma densa directamente sobre la superficie de la bolsa de la batería de polímero de litio. Esto puede causar puntos calientes localizados o estrés mecánico.
• Inspección: Si nota que la batería está "hinchada", descolorida o huele dulce/metálico, deténgase inmediatamente. No intente modificar el dispositivo; deseche la batería en una instalación de reciclaje de residuos electrónicos certificada.
• Espacio de la Antena: Mantenga los materiales amortiguadores alejados de la antena interna (normalmente una traza chapada en oro en el PCB) para evitar la degradación de la señal.

Lista de Verificación de Implementación Práctica

1. Verifique el Firmware: Descargue las últimas actualizaciones de la Página Oficial de Controladores.
2. Gestión de Cables: Utilice un cable de alta calidad como el Cable Enrollado ATTACK SHARK C06 para una estabilidad de 8K.
3. Amortiguación Acústica: Utilice la "Prueba de Presión" para identificar la resonancia. Aplique silicona a los postes del interruptor primero.
4. Sinergia de Superficie: Use una alfombrilla de ratón de tela. Como señalan los expertos de la industria [7], las superficies de tela absorben mejor la energía acústica descendente que las almohadillas duras.

Descargo de responsabilidad de YMYL: Esta guía es solo para fines informativos. Las modificaciones de bricolaje anulan las garantías y conllevan riesgos de cortocircuitos eléctricos o daños a la batería. Siempre consulte a un profesional si no se siente cómodo manipulando componentes internos. Los modelos ergonómicos son heurísticos y no constituyen asesoramiento médico.

Referencias y Fuentes Autorizadas

1. Base de Datos de Autorización de Equipos de la FCC
2. Guía de Baterías de Litio de la IATA (Estándares UN 38.3)
3. Definición de Clase HID USB (v1.11)
4. Moore, J. S., & Garg, A. (1995). The Strain Index
5. Manual ASHRAE: Control de Ruido y Vibración
6. Informe de Prueba Interno: Resonancia Aeroacústica en Carcasas Perforadas (2023).
7. ImproveWorkspace: El Papel de las Alfombrillas de Ratón para Reducir el Ruido
8. Libro Blanco de la Industria Global de Periféricos para Juegos (2026)
