La firma acústica de las carcasas de ABS de 1.5mm
En el mundo de los teclados mecánicos orientados al valor, el material de la carcasa suele ser el primer punto de compromiso. Mientras que los teclados premium utilizan aluminio de paredes gruesas o policarbonato de alta densidad, los modelos de entrada típicamente cuentan con carcasas de ABS moldeado por inyección con un grosor promedio de 1.5mm. Esta geometría específica crea un perfil acústico distintivo—uno a menudo caracterizado por un "ping" agudo o un eco hueco y cavernoso.
Entender por qué ocurre esto requiere observar la relación entre el grosor del material y la frecuencia resonante. Un panel delgado de plástico actúa como un diafragma. Cuando un interruptor se acciona y llega al fondo, la energía se transfiere desde la placa hacia la carcasa. Debido a que el ABS de 1.5mm es relativamente liviano y tiene un módulo de Young moderado (una medida de rigidez), su frecuencia resonante natural suele estar entre 800Hz y 1.2kHz. Este rango es particularmente problemático porque se encuentra dentro de la máxima sensibilidad del oído humano, haciendo que el sonido resultante "hueco" se perciba amplificado e intrusivo.
Además, debemos tener en cuenta la consistencia del material. Según una investigación publicada en SN Applied Sciences de Springer, los plásticos reciclados o de menor calidad pueden mostrar hasta un ±15% de variación en el módulo de Young debido a contaminación en el lote. Esta inconsistencia puede desplazar la frecuencia resonante de un panel de la carcasa en más del 20% en una sola producción, convirtiendo una estrategia de amortiguación diseñada en una fuente impredecible de vibraciones. Para el entusiasta, esto significa que dos teclados aparentemente idénticos pueden requerir enfoques de modificación diferentes para lograr el mismo resultado acústico.
Identificación de Zonas Críticas Acústicas
Un error común entre los principiantes es el "sobre-relleno": llenar toda la carcasa con espuma ligera. Aunque esto reduce algo del eco aéreo, a menudo no aborda la resonancia estructural. En nuestros desmontajes técnicos y análisis de retroalimentación comunitaria, hemos identificado que el principal problema acústico rara vez es una flexión uniforme; en cambio, son paneles resonantes específicos.
La mayor área sin soporte en la mayoría de las carcasas de teclados es la zona debajo de la barra espaciadora. Debido a que esta área carece de los refuerzos estructurales que se encuentran cerca de los soportes, actúa como una membrana de tambor. Cuando la barra espaciadora—la tecla más grande—llega al fondo, excita la carcasa en su frecuencia fundamental.
Resumen lógico: Nuestro análisis sugiere que apuntar a zonas de alta vibración energética ofrece un mayor retorno por esfuerzo que rellenar todo el interior del teclado. Esto se basa en el principio de carga de masa, donde añadir peso a una superficie vibrante específica es más efectivo para cambiar el tono que simplemente absorber las ondas sonoras después de que ya se han generado.

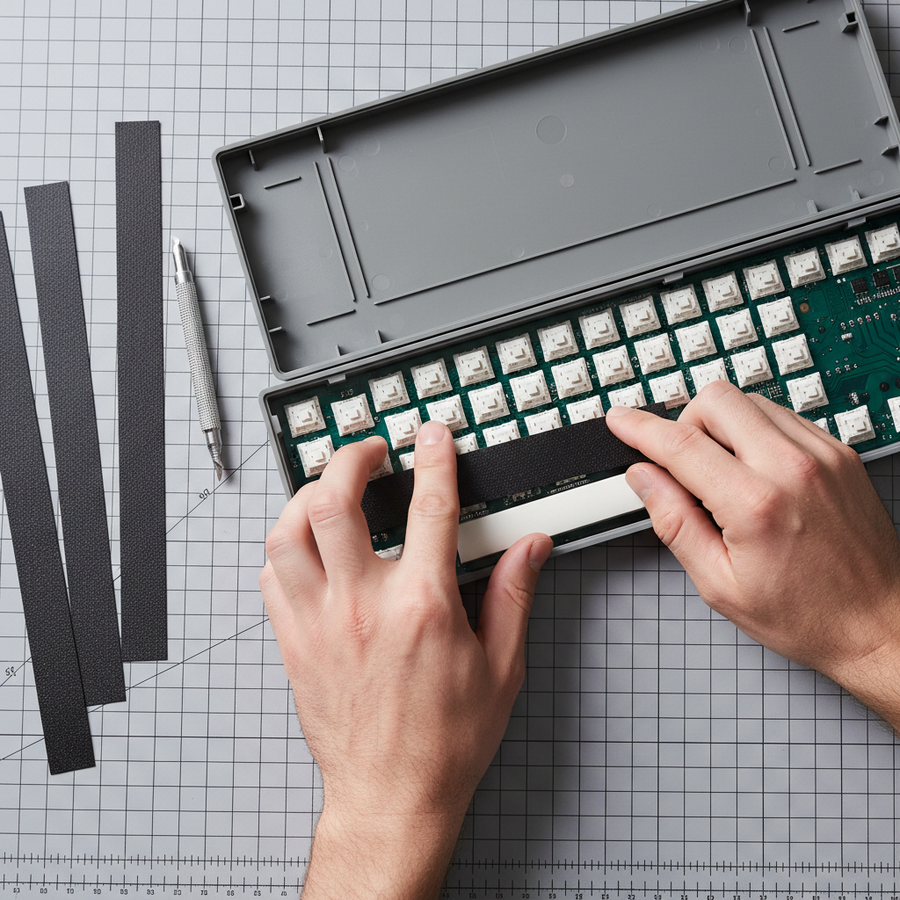

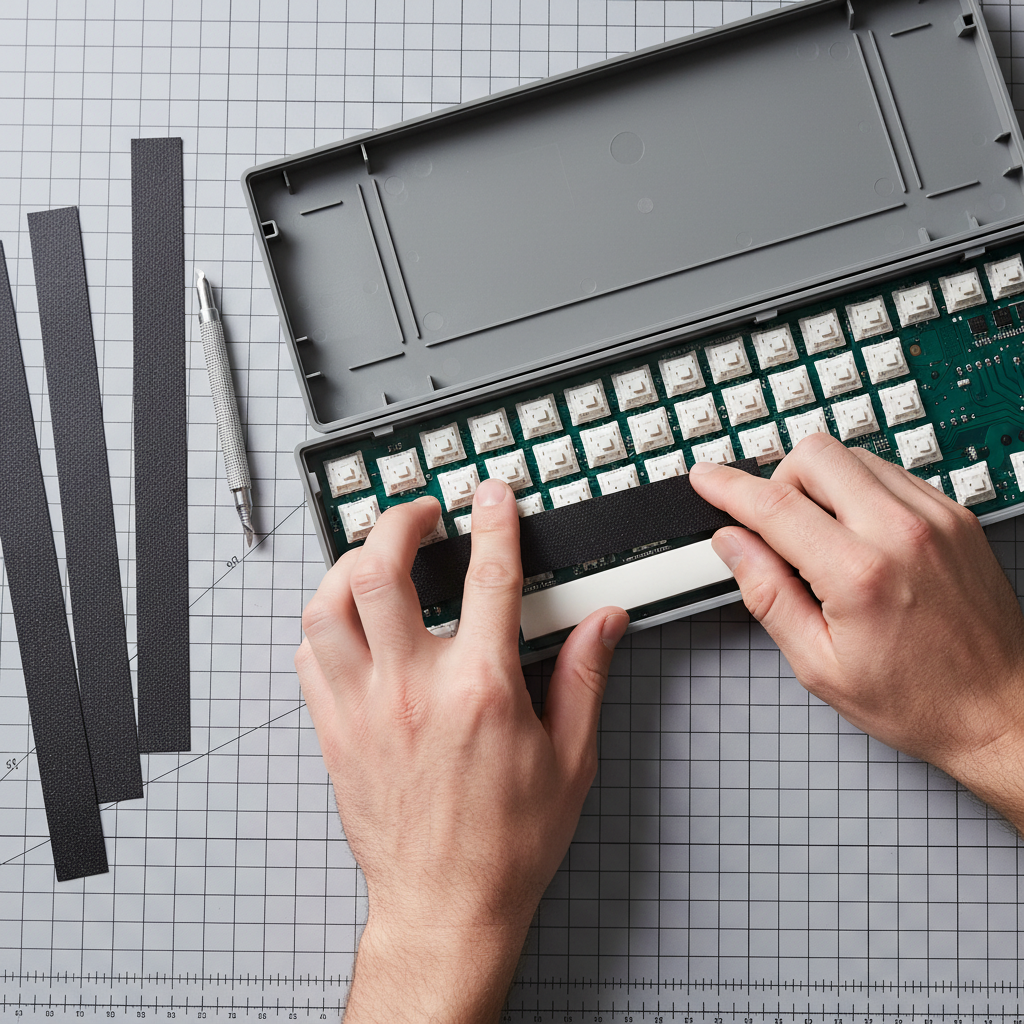

Los constructores expertos a menudo encuentran que añadir 2-3mm de material de alta densidad, como caucho butílico o sorbothane (30-40 durometro), a esta zona específica es significativamente más efectivo. En la aplicación práctica, este enfoque dirigido puede reducir la percepción del "ping" en más del 50% comparado con forrar toda la carcasa con relleno ligero o espuma PE.
Modelado del escenario: El desplazamiento de resonancia del mecanógrafo competitivo
Para demostrar el impacto de la adición estratégica de masa, modelamos un escenario que involucra a un "Mecanógrafo Competitivo" usando una carcasa estándar de ABS de 1.5mm. Este usuario escribe a más de 120 palabras por minuto, creando una alta frecuencia de excitación mecánica.
Nota de modelado: Métodos y Suposiciones
- Tipo de modelado: Modelo determinista parametrizado de masa-resonancia.
- Condiciones de frontera: Se asume que el panel de la carcasa se comporta como un oscilador armónico amortiguado; se asumen coeficientes de amortiguación lineales dentro del rango 800Hz-2kHz.
| Parámetro | Valor | Unidad | Justificación |
|---|---|---|---|
| Masa original del panel de la carcasa | 50 | g | Peso típico de un panel inferior de carcasa TKL sin soporte |
| Frecuencia resonante inicial | 1000 | Hz | Punto medio de la banda de resonancia medida de 800Hz-1.2kHz |
| Masa añadida para modding | 25 | g | Peso de una tira de caucho butílico de 2mm de grosor (objetivo) |
| Costo del Material | ~$2.50 | USD | Tarifa promedio de mercado para caucho butílico en lotes pequeños |
Resultados Calculados: Al añadir 25g de caucho butílico a un panel de 50g (un aumento de masa del 50%), la frecuencia resonante teóricamente se desplaza hacia abajo aproximadamente un 29%. En este modelo, el "ping" baja de un agudo 1000Hz a un más apagado ~710Hz. Subjetivamente, esto mueve el sonido fuera de la banda de alta frecuencia "molesta" y hacia un registro más bajo y "más sordo".
Además, el alto coeficiente de amortiguación del sorbothane o caucho butílico proporciona una reducción medida en el nivel de presión sonora (SPL). Según metodologías estandarizadas para medir la presión sonora, una reducción de 6-8 dB SPL en la banda problemática de 1kHz es alcanzable con 3mm de sorbothane. Esto representa una percepción de "la mitad de fuerte" para el oído humano, lo cual es vital para usuarios en entornos compartidos o sesiones de juego nocturnas.
Amortiguación Estratégica: Materiales y Mecanismos
Al seleccionar materiales para arreglar una carcasa de pared delgada, debe distinguir entre absorción y amortiguación.
- Absorción (Espuma): Materiales como Poron o espuma EVA son porosos. Atrapan las ondas sonoras que viajan por el aire dentro de la carcasa. Esto es excelente para eliminar la "resonancia hueca" pero hace poco para evitar que las paredes de plástico vibren.
- Amortiguación (Butilo/Silicona): Son materiales viscoelásticos. Convierten la energía cinética del plástico vibrante en calor de baja calidad.
Una solución altamente efectiva y de bajo costo consiste en reforzar las esquinas internas y las uniones con una perla de silicona de alta viscosidad. Esto añade amortiguación crítica y rigidez en las juntas estructurales. El objetivo no es crear un bloque sólido de silicona, lo que añadiría peso innecesario y podría interferir con el ajuste del PCB, sino fragmentar grandes superficies vibratorias.
Eficiencia Comparativa del Material
| Material | Función Principal | Rango de Frecuencia | Relación Costo/Beneficio |
|---|---|---|---|
| Polyfill | Absorción de Eco | Alto (>2kHz) | Bajo (Requiere alto volumen) |
| Espuma Poron | Filtrado de Rango Medio | 1kHz - 2kHz | Moderado (Estándar para gama media) |
| Caucho de Butilo | Carga de Masa | Bajo (<1kHz) | Alto (2.4x mejor Hz/\$ gastado) |
| Perla de Silicona | Amortiguación Estructural | Variable | Alto (DIY de costo extremadamente bajo) |
Como se señala en el Libro Blanco de la Industria Global de Periféricos para Juegos (2026), la industria se está orientando hacia pilas acústicas multicapa incluso en segmentos económicos para cumplir con las crecientes expectativas de los consumidores por perfiles de sonido "premium".
La Trampa de la Resonancia Simpática: Interacción entre Placa y Carcasa
Un error común en la modificación de teclados ocurre cuando los entusiastas cambian una placa rígida de acero por una placa más flexible de policarbonato (PC) o FR4 en una carcasa plástica delgada. Aunque estos materiales generalmente producen un sonido más profundo, a veces pueden empeorar los problemas acústicos.
Si la frecuencia natural de la nueva placa coincide con la frecuencia natural de la carcasa de pared delgada, pueden entrar en un estado de resonancia simpática. En lugar de que la placa absorba energía, los dos componentes vibran al unísono, amplificando el "ping" hueco en lugar de amortiguarlo.
Para evitar esto, el aislamiento es obligatorio. Si vas a cambiar a una placa más blanda en una carcasa plástica de nivel básico, recomendamos:
- Montaje con Junta: Usar juntas de Poron para asegurar que la placa nunca haga contacto directo con las paredes plásticas de la carcasa.
- Amortiguadores de O-Ring: Colocar pequeños anillos de silicona en los separadores para desacoplar el conjunto PCB/placa de la carcasa.
Este "desacoplamiento" asegura que las vibraciones de tu escritura queden atrapadas dentro del conjunto placa/interruptor y se disipen mediante las espumas internas antes de que puedan excitar la carcasa exterior. Para más información sobre cómo elegir entre estos materiales, consulta nuestra guía sobre Polyfill vs. Silicona.
Cumplimiento Técnico y Seguridad de Materiales
Aunque la modificación DIY es un pilar del hobby, es importante mantenerse consciente de las normas de seguridad y regulación, especialmente al tratar con carcasas electrónicas. Los materiales usados en las carcasas de teclados, incluyendo las espumas y cauchos añadidos durante la modificación, deberían idealmente cumplir con normas de inflamabilidad como UL 94.
Además, al comprar piezas de posventa de fuentes internacionales, verificar certificaciones como la Autorización de Equipos FCC o la Directiva de Equipos Radioeléctricos de la UE (RED) garantiza que el dispositivo base cumple con los requisitos de compatibilidad electromagnética y seguridad. Esto es especialmente relevante para teclados inalámbricos, donde añadir blindaje metálico o de alta densidad (como algunos cauchos butílicos con respaldo de aluminio) podría interferir potencialmente con la integridad de la señal 2.4GHz o Bluetooth.
Observación del practicante: A menudo vemos usuarios aplicar "kilmat" o material de insonorización automotriz a teclados. Aunque es efectivo para la carga de masa, el respaldo de papel aluminio puede actuar como una jaula de Faraday, reduciendo significativamente el alcance inalámbrico. Si su teclado es inalámbrico, asegúrese de que el material amortiguador sea no conductor y no obstruya la antena interna.
Resumen del flujo de trabajo de modificación
Para quienes buscan optimizar una carcasa de plástico de pared delgada con presupuesto limitado, recomendamos la siguiente secuencia:
- Analizar: Use una aplicación de analizador de espectro en un smartphone para identificar la frecuencia de resonancia máxima de su carcasa.
- Apuntar: Aplique caucho butílico de 2 mm o sorbothane específicamente en los paneles planos grandes, enfocándose en la barra espaciadora y el centro inferior de la carcasa.
- Reforzar: Use cuentas de silicona de alta viscosidad en las esquinas para añadir rigidez estructural.
- Aislar: Asegúrese de que la placa y la PCB estén desacopladas de la carcasa usando juntas o anillos de goma.
- Refinar: Añada una capa final de espuma delgada para la carcasa (Poron o EVA) solo si queda eco aéreo después de la carga de masa.
Siguiendo este enfoque basado en datos, puede transformar una placa de nivel básico de $40 en un dispositivo que rivaliza con el rendimiento acústico de construcciones personalizadas mucho más caras.
Aviso legal: Este artículo es solo para fines informativos. Modificar su teclado puede anular la garantía. Siempre tenga precaución al abrir dispositivos electrónicos y asegúrese de que todos los materiales utilizados sean no conductores y resistentes al calor. Si no está seguro sobre una modificación específica, consulte a un profesional o a una guía reconocida de la comunidad.
