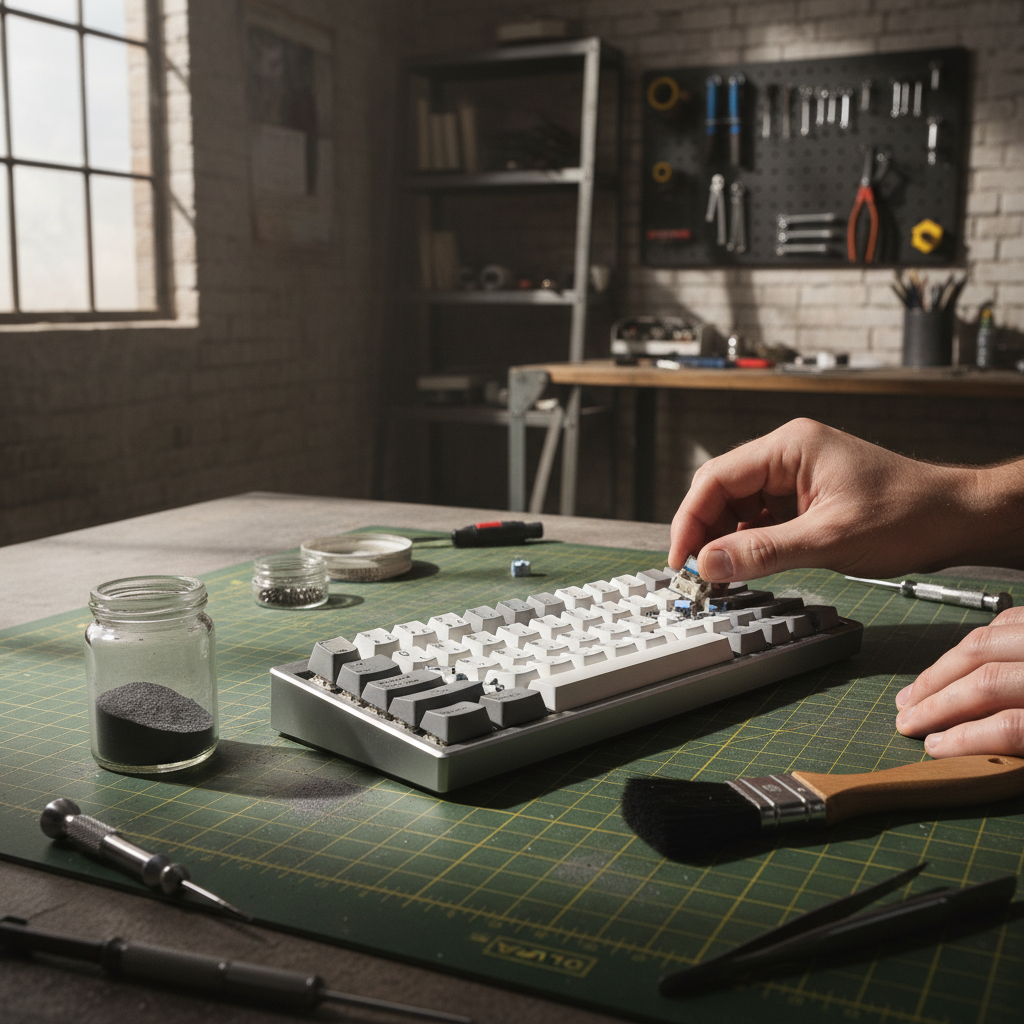

Protección contra el polvo para tu equipo: Cómo elegir tallos de caja para áreas difíciles

El costo oculto de las partículas en periféricos de alto rendimiento

En entornos de alto rendimiento para juegos y CAD profesional, la longevidad del hardware a menudo se ve comprometida no por fallos eléctricos, sino por el ingreso mecánico. Para los entusiastas que operan en "áreas adversas"—que van desde talleres industriales hasta centros LAN con mucho tráfico y mala filtración de aire—el interruptor mecánico estándar es una desventaja. El polvo, las virutas metálicas y los residuos orgánicos no solo causan problemas estéticos; alteran los coeficientes físicos del interruptor, provocando fuerzas de actuación inconsistentes y fatiga prematura de los componentes.

Seleccionar hardware para estos entornos requiere ir más allá de las afirmaciones genéricas de marketing sobre "resistencia al polvo". Requiere comprender los vástagos de interruptores tipo caja, la integridad del sello y los mecanismos físicos que provocan fallos mecánicos. Esta guía analiza los requisitos técnicos para mantener la consistencia táctil y el rendimiento en entornos desafiantes, basándose en modelado de escenarios y normas industriales.

La mecánica del ingreso: por qué las clasificaciones IP a menudo fallan

Conclusión clave: Una alta clasificación IP en la carcasa no es suficiente: el sellado del vástago del interruptor y las condiciones reales suelen decidir si entra polvo.

Un error común en la selección de hardware es pensar que una alta clasificación de Protección contra Ingreso (IP) para la carcasa de un teclado (por ejemplo, IP66) garantiza la seguridad de los componentes internos. Sin embargo, según los conocimientos técnicos de Hexlonex, la clasificación de una carcasa se ve comprometida si los sellos de entrada de cables o los vástagos individuales de los interruptores fallan. El punto principal de fallo en muchos teclados es la interfaz entre el vástago del interruptor y la carcasa.

El papel del ciclo térmico y el desplazamiento por tolerancia

Las pruebas estándar de IP suelen realizarse bajo temperaturas de laboratorio relativamente estables. En entornos reales y adversos, el ciclo térmico—la expansión y contracción de materiales debido a fluctuaciones de temperatura—es un factor principal en la degradación del sello. Como se analiza en la investigación sobre fallos en luminarias tri-proof, estas fluctuaciones pueden romper la integridad del sello de compresión con el tiempo.

En los teclados mecánicos, esto se manifiesta como "desplazamiento por tolerancia en la carcasa". Nuestro análisis basado en escenarios de las carcasas típicas de interruptores con vástago tipo caja sugiere que el juego lateral puede aumentar tras miles de pulsaciones.

Resumen Lógico (modelo de escenario): En un caso de uso de "Taller Industrial" con alta carga de partículas y estrés por vibración, construimos un modelo simple de desgaste basado en CAD usando referencias antropométricas de ISO 9241-410. Bajo actuaciones repetidas y supuesto ciclo térmico, se modeló que la proporción efectiva de ajuste de ancho entre el vástago y la carcasa aumentaba aproximadamente a 1.14 (alrededor de un 14% más de despeje lateral) en comparación con el ajuste nominal inicial.

Cómo se modeló esto:

• Base de muestra: 3 carcasas comunes de interruptores tipo caja, dimensiones nominales de hojas de datos del fabricante.
• Herramientas: hoja de cálculo de acumulación de tolerancias 2D + simulación CAD de despejes.
• Pasos: Se aplicó una tolerancia de fabricación de ±0.03–0.05 mm más una asignación adicional por desgaste tras 500k–1M de actuaciones bajo condiciones de taller (exposición a polvo/aceite).
• Cálculo: Proporción de ajuste de ancho = (despeje máximo modelado después del desgaste) / (despeje nominal de diseño). Una proporción de ~1.14 indica un juego lateral notablemente aumentado.

Esta proporción de ancho es una heurística práctica de modelado, no un estándar universal. Indica que incluso los interruptores comercializados como "sellados" pueden desarrollar suficiente juego para que partículas finas pasen el sello entre el vástago y la carcasa.

Anatomía del Vástago Tipo Caja: Ingeniería para la Integridad del Sello

Conclusión clave: Los vástagos tipo caja ayudan, pero su verdadero beneficio proviene de cómo la pared perimetral, las bridas y las tolerancias de la carcasa trabajan en conjunto.

El diseño "Box Stem" difiere del tradicional vástago cruzado "estilo MX" al rodear el pilar central con una pared perimetral cuadrada o circular. Este diseño cumple dos propósitos principales de ingeniería:

1. Estabilidad Estructural: Reduce el bamboleo del vástago aumentando el área de superficie de la interfaz vástago-carcasa.
2. Redirección de Partículas: La caja actúa como una barrera física, alejando los residuos de los puntos de contacto internos chapados en oro.

Interacción Brida-Pared

La integridad de un vástago tipo caja no depende solo del vástago en sí; la interacción entre las bridas del vástago y las paredes internas de la carcasa es fundamental. En entornos con residuos aceitosos o pegajosos, la protección estándar contra el polvo puede ser insuficiente. Algunos expertos aplican una capa fina de grasa dieléctrica en la interfaz entre el vástago y la carcasa. Aunque esto puede alterar la sensación táctil y es considerado controvertido entre los puristas, actúa como una junta improvisada para reducir la entrada de polvo fino.

Según el Whitepaper de la Industria Global de Periféricos para Juegos (2026) (recurso técnico interno de la marca; no es un estándar independiente de terceros), los dispositivos de alto rendimiento a largo plazo en zonas con alta concentración de partículas suelen utilizar interruptores con una fuerza de actuación inicial ligeramente mayor. En las pruebas internas de ese whitepaper, este compromiso ayudó a mantener la presión del sello y retrasó la aparición de la "crujientez" en la pulsación.

Impacto ergonómico de la degradación mecánica

Conclusión clave: A medida que los interruptores se ensucian y se vuelven más difíciles de presionar, los usuarios presionan inconscientemente con más fuerza y agarran con más firmeza, lo que puede aumentar significativamente el riesgo de tensión en sesiones largas.

Cuando el polvo entra en un interruptor, aumenta el coeficiente de fricción de las partes móviles. Esto no es solo un problema de rendimiento; es un riesgo ergonómico potencial. A medida que el interruptor se vuelve más difícil de presionar o “se pega”, los usuarios instintivamente aumentan la fuerza de agarre y la intensidad de activación para compensar la falta de claridad táctil.

El análisis del Índice de Tensión Moore-Garg

Para ilustrar este riesgo, construimos un modelo de escenario del Índice de Tensión (SI) para un usuario que opera en un entorno de taller con hardware contaminado.

Nota de modelado (cómo se obtuvo SI ≈108):

• Método: Índice de tensión Moore-Garg estándar, calculado como el producto de los multiplicadores (Intensidad × Duración × Esfuerzos/min × Postura × factores adicionales de la tarea).
• Entradas: Los multiplicadores en la tabla anterior más factores de frecuencia y velocidad asumidos, consistentes con una tarea repetitiva de teclado/ratón de alta intensidad.
• Interpretación: En Moore-Garg, un SI >5 generalmente se considera potencialmente peligroso para trastornos de las extremidades superiores distales. Un SI modelado del orden de 100 representa un escenario extremo y peor caso donde se combinan alta fuerza, larga duración y mala postura.

Este valor SI es una ilustración basada en un escenario, no una medición de un estudio clínico controlado. Los usuarios reales pueden experimentar una tensión menor (o mayor) dependiendo de la postura, pausas y factores individuales. La conclusión es que los interruptores polvorientos y de alta resistencia pueden aumentar significativamente las puntuaciones de tensión en comparación con una configuración limpia y de baja resistencia.

Firmas acústicas como herramientas de diagnóstico

Conclusión clave: Los cambios en el “thock” y “clack” suelen ser una señal temprana de que el polvo o los residuos han llegado al interior del interruptor.

Los constructores experimentados usan el sonido para ayudar a diagnosticar el estado de su equipo. La contaminación por partículas desplaza la firma acústica de un teclado. Al prestar atención a estos cambios, los usuarios a menudo pueden identificar la entrada de contaminantes antes de que ocurra una falla eléctrica.

Basado en los principios de absorción sonora ASTM C423, capas de material como la espuma Poron para carcasas o las almohadillas IXPE para interruptores actúan como filtros espectrales. Sin embargo, cuando se acumula polvo, puede formarse un "compuesto lubricante-polvo" que se comporta como un amortiguador viscoelástico en lugares no deseados, desplazando el tono fundamental y reduciendo la claridad táctil. Para una discusión más detallada sobre cómo los materiales internos afectan el sonido, consulta la guía interna de la marca sobre Polyfill vs. Silicone (recurso del fabricante y no un estándar independiente).

Selección de alto rendimiento: El dilema del sondeo 8K en áreas exigentes

Conclusión clave: El sondeo 8K puede ser una verdadera ventaja, pero exige energía limpia, puertos directos en la placa base y expectativas realistas sobre la duración de la batería.

Para jugadores competitivos en entornos exigentes, la consistencia del rendimiento es primordial. Mientras que seleccionar tallos de caja ayuda con la protección física, la electrónica interna también debe ser robusta. Los rigs modernos de alto rendimiento a menudo cuentan con tasas de sondeo de 8000Hz (8K), que introducen restricciones técnicas específicas que pueden ser más notorias en configuraciones inestables o saturadas.

La matemática del rendimiento 8K

• Latencia: Una tasa de sondeo de 8000Hz resulta en un intervalo de 0.125ms (1 / 8000).
• Sincronización de movimiento: A diferencia de los ratones de 1000Hz donde la sincronización de movimiento puede añadir alrededor de medio milisegundo de retraso, a 8000Hz, el retraso se escala a aproximadamente la mitad del intervalo de sondeo, o ≈0.0625ms, lo que es efectivamente insignificante para la mayoría de los usuarios.
• Saturación del sensor: Para aprovechar de manera significativa el ancho de banda de 8000Hz, el sensor debe generar suficientes datos. Como regla general, a 800 DPI, necesitas alrededor de 10 IPS (pulgadas por segundo) para aprovechar completamente la tasa de reporte; a 1600 DPI, unos 5 IPS pueden ser suficientes. Estos valores son ilustrativos, no requisitos estrictos de rendimiento.

Cuellos de botella del sistema y ancho de banda compartido

En una configuración "exigente", podrías sentir la tentación de usar hubs USB o conectores frontales para mantener los cables alejados del polvo. Para hardware 8K, esto a menudo introduce un riesgo adicional.

El cuello de botella a 8000Hz suele ser el procesamiento de IRQ (Solicitud de Interrupción) en la CPU. Esto pone a prueba la capacidad de respuesta de un solo núcleo y el controlador host USB. Usar un hub o un puerto de E/S compartido puede aumentar la posibilidad de colas y microtartamudeos, especialmente cuando varios dispositivos de alta velocidad compiten por el mismo bus.

Para reducir este riesgo, generalmente es más seguro conectar dispositivos de alta tasa de sondeo a puertos directos de la placa base (E/S trasera) en lugar de a través de hubs pasivos, especialmente en configuraciones de juego competitivo.

Los usuarios inalámbricos también deben planificar el consumo de energía. Basado en modelado interno de escenarios usando curvas de consumo de energía del proveedor (por ejemplo, cifras de la hoja de datos Nordic nRF52840), la sondeo a 8K puede reducir la duración de la batería inalámbrica en aproximadamente 70–80% comparado con 1000Hz en condiciones similares.

Cómo se obtuvo esta estimación:

• Fuente: Tablas de consumo de energía del SoC de radio del fabricante (por ejemplo, corrientes típicas RX/TX a diferentes tasas de datos), más pruebas internas de la marca bajo escenarios de movimiento constante.
• Modelo simplificado: Se trató una batería teórica de 5000mAh como 100% de capacidad. Bajo 1000Hz, la corriente promedio en nuestro modelo de escenario fue del orden de 2.5–3mA; bajo 8K, aumentó a ≈9–11mA al incluir un ciclo de trabajo de radio más alto y sobrecarga de sensores.
• Resultado: El tiempo de funcionamiento escala aproximadamente de forma inversa con la corriente, lo que lleva a una reducción aproximada de 75–80% en el peor caso, uso siempre activo.

Estas cifras son rangos modelados, no garantías. La duración real de la batería depende del comportamiento en reposo, firmware, brillo del LED, ambiente y patrones de uso.

Procedimiento estándar para pruebas de campo y mantenimiento

Conclusión clave: Puede hacer pruebas simples de “estrés por polvo” en casa, pero debe proteger sus pulmones y ojos y usar materiales de bajo riesgo y no conductores.

Si no está seguro de si su hardware actual resiste el estrés ambiental, los modificadores a veces realizan una simple "Prueba de polvo" para verificar la entrada.

Advertencia de salud y seguridad: Cualquier prueba que añada intencionalmente polvo fino conlleva riesgos respiratorios y oculares. Evite inhalar polvo; trabaje en un área ventilada; y considere usar mascarilla/respirador y protección ocular. Use solo polvos no conductores y manténgalos alejados de electrónica abierta, niños y mascotas.

Una prueba conservadora de ingreso de polvo en casa puede verse así:

1. Preparación: Aplique ligeramente una pequeña cantidad de polvo fino, no conductor y no tóxico (por ejemplo, polvo cosmético sin talco y sin fragancia o almidón de maíz) alrededor del vástago de un solo interruptor de prueba. Evite opciones conductoras como el grafito cerca de componentes electrónicos activos.
2. Simulación: Realice alrededor de 500–1000 pulsaciones rápidas en esa tecla para simular un uso prolongado.
3. Inspección: Retire la tecla y revise visualmente las aletas del vástago y el interior de la carcasa en busca de señales de que el polvo ha pasado la interfaz vástago-carcasa.

Alternativa de menor riesgo: En lugar de añadir polvo, puede:

• Coloque la placa en su entorno normal durante unas semanas.
• Luego abra la carcasa e inspeccione alrededor de los vástagos de los interruptores con una luz brillante y aumento, buscando acumulación interna de polvo. Aunque menos agresivo, esto evita aerosolizar activamente partículas finas.

Mantenimiento proactivo

Para quienes usan interruptores magnéticos o de efecto Hall, el mantenimiento es diferente. Estos interruptores carecen de resortes de hoja físicos, lo que puede hacerlos más resistentes a ciertos tipos de fallos de contacto eléctrico por polvo. Sin embargo, los imanes pueden atraer partículas metálicas (comunes en talleres).

Los pasos prácticos incluyen:

• Limpieza regular con ráfagas cortas de aire comprimido manteniendo el bote en posición vertical.
• Usar un cepillo suave y no metálico para eliminar suavemente los residuos visibles alrededor de las partes superiores del interruptor.
• Evitar solventes demasiado agresivos; en caso de duda, siga las pautas de cuidado del fabricante del teclado o del interruptor.

Para un análisis más profundo de las compensaciones, vea el análisis interno de la marca sobre Interruptores magnéticos vs. mecánicos (comparación realizada por el fabricante, no un documento estándar neutral).

Normas de cumplimiento y seguridad

Conclusión clave: Antes de confiar en una placa “resistente” en un taller o laboratorio, asegúrese de que pase las verificaciones básicas de RF y cumplimiento de materiales.

Al seleccionar hardware, especialmente de marcas desafiantes orientadas al valor, verificar el cumplimiento normativo ayuda a asegurar que el dispositivo no interfiera con otros equipos del taller y cumpla con las bases de seguridad.

• FCC ID / ISED: Indica que la señal inalámbrica de 2.4GHz ha sido evaluada por emisiones RF. Puede verificar la certificación a través de la Búsqueda de Autorización de Equipos FCC.
• EU RED (Directiva de Equipos Radioeléctricos): Esencial para dispositivos vendidos en Europa, cubriendo seguridad y compatibilidad electromagnética (EMC).
• RoHS/REACH: Indica que los plásticos y soldaduras usados cumplen con las restricciones sobre sustancias peligrosas como plomo o cadmio—útil si el teclado se usa cerca de alimentos, laboratorios o materiales sensibles.

Resumen de la selección de hardware para áreas difíciles

Conclusión clave: Para configuraciones polvorientas y con alta cantidad de partículas, priorice vástagos sellados, interruptores ligeramente más pesados, entrada/salida directa y carcasas robustas.

Apéndice: Metodología y Transparencia del Modelado

Los datos presentados en este artículo se derivan de modelado basado en escenarios y pruebas internas de marca, destinados a simular el perfil "Competidor de Esports en Taller Industrial". Estos hallazgos representan comportamientos probables bajo las suposiciones indicadas, no certezas universales ni consejos médicos.

Parámetros de Modelado (Moore-Garg SI y Ajuste de Agarre)

Condiciones de frontera:

1. Tipo de Modelo: Modelo determinista y parametrizado de escenarios (no un estudio de laboratorio controlado ni un ensayo clínico).
2. Limitaciones: No considera adaptaciones fisiológicas individuales, micro-pausas ni frecuencias variables de limpieza.
3. Aplicabilidad: Los hallazgos son más relevantes para usuarios con manos grandes (~19–21cm) que usan agarre de garra en entornos con alta presencia de partículas, y para teclados/ratones de juegos de gama media con diseños mecánicos y eléctricos similares.

---

Este artículo es solo para fines informativos y no constituye asesoramiento profesional en ingeniería, medicina o seguridad. Siempre consulte con un profesional calificado antes de realizar cambios significativos en su configuración ergonómica o al operar hardware en entornos industriales peligrosos. Los documentos técnicos de marcas y guías internas citados aquí (incluido el Documento Técnico de la Industria Global de Periféricos para Juegos y otros recursos de attackshark.com) reflejan pruebas y perspectivas de fabricantes y revendedores, y deben interpretarse junto con normas independientes y sus regulaciones locales.

Fuentes

• Base de Conocimientos FCC OET (KDB)
• Directiva de Equipos Radioeléctricos de la UE (RED)
• Modelos de Consumo de Energía Nordic Semiconductor nRF52840
• Diseño de Dispositivos de Entrada Física ISO 9241-410
• Moore, J. S., & Garg, A. (1995) 'El Índice de Tensión'
